机械装调技术综合实训装置是一款基于国家职业标准和行业标准，针对中等职业学校相关专业培养目标而设计的实训设备。该产品的主要目标是帮助学生提升识读和绘制装配图与零件图、掌握钳工基本操作、理解和实践零部件和机构的装配工艺与调整，以及装配质量检验等技能。通过这些实践训练，增强学生在机械制造和相关行业中的就业能力。
产品特点：
强大的实操性：以职业实践活动为主线，结合相关国家职业标准、行业标准和岗位要求，设计各种实际工作任务，使学生在“做中学”的过程中真正提升动手技能和就业能力。
广泛的应用范围：该产品设计涵盖机械装调技术中的钳工基本操作、装配、测量及调整、质量检验等多个工作过程，既可以满足实训教学和工程训练的需求，也可以用于职业技能竞赛。
模块化设计：产品采用模块化设计，由多种机械工作台组成，既可以进行独立模块训练，也可以进行综合训练，如二维工作台、多级变速箱、间歇回转工作台等。
综合技能培养：通过实训，培养学生的机械识图、常用工具和量具的使用、机械零部件和机构的工艺与调整、装配质量检验等综合能力。
技术性能方面，该产品输入电源为单相三线 AC220V±10% 50Hz，包含一台额定功率为90W的交流减速电机，减速比为1:25。实训台的外形尺寸为1800mm×700mm×820mm，重量为600kg，且具有漏电流保护功能，安全性能符合国家标准。

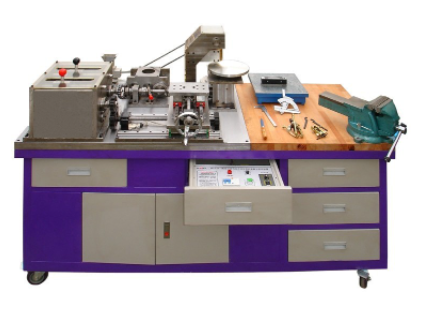

系统组成结构上，机械装调技术综合实训装置主要由实训台、动力源、机械装调对象（包括各种传动机构、变速箱、离合器机构、送料机构、工作台等）、钳工常用工具和量具等部分组成。实训台采用铁质双层亚光密纹喷塑结构，包括操作区域和机械装调区域两部分。机械装调对象丰富多样，如多级变速箱具有双轴三级变速输出，二维工作台可以实现工作台的往返运行和限位保护功能，间歇回转工作台可以实现间歇回转功能等。
机械装调技术综合实训装置的工作原理可以概括为以下几个步骤：
通过实训装置中的电气控制系统，控制各步进电机的旋转。
步进电机的旋转驱动二维工作台（十字滑台）进行运动，实现工作台的前后、左右控制。
触摸屏控制变频器的输出，使主电机带动多级变速箱产生运动。
根据机械装调技术的要求，学生可以在实训装置上进行各种机械零部件和机构的装配、调整、测量及质量检验等实训操作。
通过以上步骤，实训装置可以模拟真实的机械制造和装配工作环境，帮助学生提升相关技能。
