曲柄摇杆实验台测试的物理参量有哪些

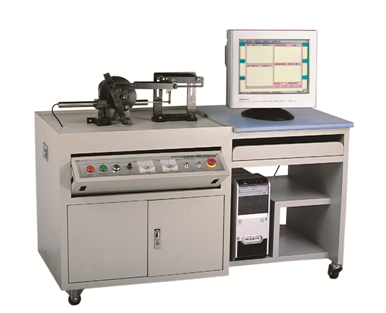

KCJXH-07型曲柄摇杆机构实验台

本实验台是专为《机械原理》课程教学设计的综合性实验设备，主要用于平面机构的设计及运动学分析。以下是实验台的主要性能特点和主要技术参数：

性能特点：

1. 实验台的实验机构安装在一个水平方向自由移动的可调框架上，可实现不同位置和平面上的运动测试和分析。

2. 所有的杆构件长度可无级调节，方便学生探究不同长度对机构运动特性的影响，增强实验的灵活性和自主性。

3. 实验台采用操作台与电脑桌连体设计，电器控制板采用内置翻盖结构，使实验台更加美观实用，同时提高安全性，防止意外触电。

4. 计算机测试分析软件功能强大，可自动或人机结合进行测试分析、运动模拟、理论仿真、保存数据和提高实验报告的模块，方便学生进行数据采集、处理和分析，更好地掌握实验原理和方法。

主要技术参数：

1. 曲柄摇杆机构：曲柄长30～50mm，机架长150mm，摇杆长180～240mm，连杆长190～280mm。机架加速度计的方向角可调：0～360°，能够满足不同类型和尺寸的曲柄摇杆机构的测试和分析需求。

2. 测试传感器：角位移传感器输出电压0～5V，脉冲数1000P 2支，用于精确捕捉机构的运动状态，并将数据传输给计算机进行分析和处理。

3. 直流电机：功率125W，主轴调速范围0～250rpm，为学生提供稳定且可调的动力源，适用于不同转速和负载条件下的实验操作。

4. 配送测试软件1套，方便学生进行实验操作、数据采集分析和可视化展示。

5. 外形尺寸：760×600×1100mm，实验台尺寸适中，方便放置于实验室中，不占用过多空间，同时保证实验操作的舒适性和便利性。

综上所述，本实验台在《机械原理》课程教学中具有显著优势。其综合性的实验功能、灵活的可调框架设计、强大的测试分析软件以及稳定的性能表现为学生提供了良好的实验条件和创新空间。通过本实验台的使用，学生可以更好地理解平面机构的设计及运动学原理，提高其实践能力和综合素质。

曲柄摇杆实验台测试的物理参量主要包括：

1. 角位移传感器：测试的是机构上点的位置和角度变化，即曲柄和摇杆的角度变化。

2. 直线位移传感器：测试的是连杆上点的运动轨迹和位置变化。

3. 直流电机：提供动力，转速可调。

这些物理参量的测试和分析对于平面机构的设计和运动学分析非常重要。通过实验，学生可以了解曲柄摇杆机构的运动特性和规律，加深对机械原理的理解。
