凸轮机构实验台的作用

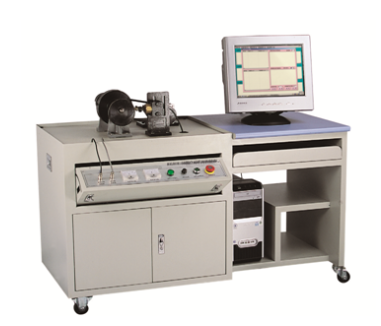

 KCJXH-08型凸轮机构实验台

本实验台是专为《机械原理》课程教学设计的综合性实验设备，主要用于平面机构的设计及运动学分析。以下是实验台的主要性能特点：

1. 实验机构安装在一个水平操作台面上，确保实验过程平稳可靠，避免因机构安装不平而导致误差的问题。

2. 配备4套运动规律不同的凸轮，推杆的推程长度为20mm。通过调整凸轮参数，可以分析该参数改变对机构运动特性的影响，使学生更深入地理解凸轮机构的工作原理和特性。

3. 采用操作台与电脑桌连体设计，电器控制板采用内置翻盖结构，外观美观实用，安全性强。这种设计便于学生进行实验操作和数据分析，提高了实验效率。

4. 计算机测试分析软件功能强大，可自动或人机结合进行测试分析、运动模拟、理论仿真、保存数据和提高实验报告的模块。这使得学生在实验过程中能够实时监测和分析数据，更好地掌握实验原理和方法。

在主要技术参数方面：

1. 凸轮机构：基圆半径60mm，推杆行程20mm，推杆偏距0～10mm。凸轮可更换4个（8种运动规律），滚子半径7.5mm。这些参数的合理设置为学生提供了多种运动规律的选择，满足了不同实验需求。

2. 测试传感器：角位移传感器输出电压0～5V，脉冲数1000P；直线位移传感器输出电压0～5V，量程100L。这些高精度测试传感器的使用可以准确捕捉机构的运动状态，为实验数据的采集和分析提供了可靠支持。

3. 直流电机：功率125W，主轴调速范围0～250rpm。这些设备的配置为学生提供了稳定的动力源和操作条件，满足了不同转速和负载条件下的实验需求。

4. 配送测试软件1套，方便学生进行实验操作和数据采集分析。

5. 外形尺寸：760×600×1100mm，既方便放置于实验室中，又节省了空间。同时，其外观设计简洁大方，具有良好的视觉效果和使用体验。

综上所述，本实验台在《机械原理》课程教学中具有显著优势。其综合性的实验功能、稳定的性能表现以及便捷的操作方式为学生提供了良好的实验条件和创新空间。通过本实验台的使用，学生可以更好地理解平面机构的设计及运动学原理，提高其实践能力和综合素质。

凸轮机构实验台的作用主要是进行凸轮机构的运动测试和特性分析。

首先，实验台具有凸轮廓线手动测试和自动测试功能。通过实验了解凸轮廓线的测试方法。

其次，实验台具有凸轮轮廓曲线反求计算功能。根据凸轮轮廓的检测数据和测量获得的凸轮机构基本尺寸，利用计算机反求从动件的位移、类速度和类加速度的数值函数变化规律。

再次，实验台利用计算机对凸轮机构从动件的运动参数进行采集、处理，做出实测的从动件运动规律实测曲线，并通过计算机对该机构的运动进行数模仿真，做出相应的从动件运动规律理论曲线，从而深入了解不同规律的盘形凸轮和圆柱凸轮机构的运动特点。

最后，凸轮机构实验台还采用了高精密光栅尺检测系统，能够准确地精确测量出凸轮的实际轨迹及每角度健身运动偏移，根据计算机技术能够精准绘制凸轮的实际廓线及速率、瞬时速度。

综上所述，凸轮机构实验台在凸轮机构的运动测试和特性分析方面发挥着重要作用，有助于学生深入了解凸轮机构的运动原理和特性，提高其实践能力和综合素质。
