机床的电气电路可分为哪几部分?

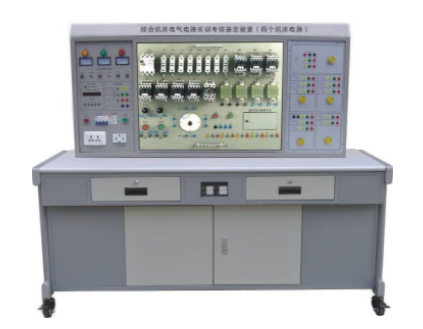

KCSH-881A型综合机床电气电路实训考核鉴定装置（四个机床电路）

机床的电气电路可分为主电路、控制电路和信号电路三个部分。以上信息仅供参考，如有需要，建议您咨询专业技术人员。

一、简述

本设备是我公司为各职业类型技术学校的电气设备、全自动化及有关专业、社会电工培训、各县市检修电工评定所（站）等单位电气设备控制的教学、考评而研制的实训设备。全用以课堂演试、机床电气设备控制基本原理性操作及实训见习考评。设备通过便捷地拆换挂箱可各自考评四种机床电源电路，运用率高、降低资金投入，每个挂箱具有的智能化常见故障设定作用，操作便捷。因为设备均选用工业上通用性的家用电器，因此可作为电工类职业类型培训的考评设备。通过本设定的培训能提升学生动手能力能力和常见故障清除专业技能，并摆脱以往在具体设备上开展教学花费高且无法做到教学目的的缺点。

二、可用范围通过拆换挂箱能进行以下四种机床电源电路的实训考评：

1、X62W型万能铣床电气设备专业技能实训考评

2、T68卧式镗床电源电路专业技能实训考评

3、Z3040摇臂钻床电源电路专业技能实训考评

4、CA6140一般车床电源电路专业技能实训考评每个电源电路均配有12-24个常见故障点，通过总控台无线网络控制每个实训台任意出题、任意出题及其分卷出题等多种方式编写考题便于对学生开展考评；

三、特点

1、一台设备能进行四种机床电源电路的实训考评，经济效益明显。

2、配有电压型和电流量型保护器，能保证操作者人身安全安全，配有智能化型常见故障设计作用，为学生的考评给予一个统一的标准。

3、配有单片机设计和全程监管三相导出工作开关电源相间、线间过载或短路故障，一旦产生即断开开关电源且告警，常见故障清除按下校准按钮后才可以再次运行开关电源，保证设备安全。

四、技术特性

1、键入开关电源：三相四线～380V±10%50Hz

2、环境温度：-5℃～+40℃，相对环境湿度＜85%（25℃）

3、设备容积：＜1.5KVA4、外形尺寸：1500mm×750mm×1400mm

五、设备的组成及作用设备主要有实训屏、实训机床电源电路挂箱、实训桌等构成。

（一）实训屏实训屏为铁质两层亚光密纹喷塑结构，铝铝合金面板

1、主控芯片作用板

（1）三相四线开关电源键入，通过走电保护器接入总电源开关,由触碰器通过运行、终止按钮开展操作。

（2）配有450V指针式交流电压表三只，标示开关电源键入的三相开关电源电压，并有三只标示灯标示实训台与外部开关电源的通断。

（3）三相四线开关电源导出，具有单片机设计全程监管相间、线间过载或短路故障全自动断开总开关电源，且配有警报与校准作用。

（4）智能化型常见故障设定与大显示屏液晶显示屏解题器：

1、操作模块操作模块电源电路板（与显示屏一体）、键盘。操作模块选用多种保护设计；双开关电源直流12V键入；128X64LCD显示；8路电源开关量警报键入，最多48路汽车继电器控制；操作模块能够不连接网络开展脱机考评；能够全自动得分；有警报时显示屏提醒。主要有以下操作作用：

（1）学生通道：学生解除常见故障时使用，能够查询考评剩下时长。

(2)教师通道：设定常见故障、.解除所有常见故障、设定考评时长、改动登录密码、设定设备号。教师通道需要登录密码。

（3）成绩查询：查询学生的当前得分状况。

（4）学号查询：查询教师通过计算机设定的学号。

（5）设备号查询：查询本机设备详细地址，每个操作模块有唯一的设备详细地址。

（6）考评时长开始：用以教师设定结束考评时长后，考评开始倒记时。

（5）配有380V和220V插座，为外部仪器设备给予工作开关电源。

2、协助元器件组装屏右边组装屏装有实训考评用的演试及认证电机，电机所有的布线口都已引到面板上，通过专用型安全导线与实训考评电源电路挂箱联接。

3、四种机床考评电源电路及相匹配的常见故障点：
