一、作用表明：
本系统是专门为职业类型学校、职业类型教育培训机构研制的数控铣床装调与检修考评实训设备，依据机电行业中数控车床检修技术的特点，并融合数控铣床装调检修工的专业技能评定要求，对数控铣床电气设备控制及机械传动系统开展研究，对于实训教学活动开展了专门设计，包括了数控系统应用、PLC控制、变频调速控制、传感器器检验、伺服推动控制、高低压电气设备控制、机械传动系统等技术、加强了学生对数控铣床的组装、布线、调节、常见故障确诊与检修等综合动手能力能力。适宜机电类有关专业的教学和培训，也适宜数控铣床装调检修工、铣工等技术工种的考评与评定。

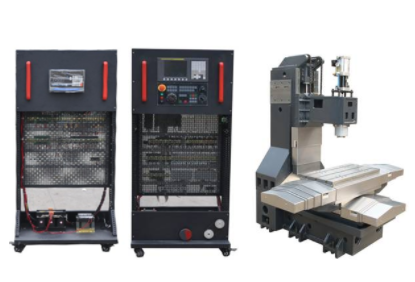

二、数控电气设备控制模块部署的独特特点：
1、本控制柜总体机壳为铁质钣金喷塑结构，牢固经久耐用。底部装有4只万向轮，便捷移动。
2、柜体正面上部分是控制台的数控系统区，包含面板及其它电源开关等。
3、柜体正面下部组装有主轴电机与编码器、制冷电机等；
4、柜体背面为多作用网孔板式电气设备组装板，上面装有变频器、伺服推动器、交流触碰器、汽车继电器、商业保险丝座、断路器、电源开关开关电源、布线端子排和走线槽等；家用电器排布与选型彻底遵循现行标准的数控机床一致方式。
三、数控控制台技术特性：
1、键入开关电源：三相五线制380V交流开关电源；
2、走电保护：走电姿势电流量≤30mA；具有接地装置保护；
3、工作环境：环境温度-100～400C；
4、整机功能损耗：≤5KW；
5、电气设备控制模块外形尺寸：1000×600×1800mm；
6、电气设备组装模块外形尺寸：1000×600×1800mm；
7、数控系统可选配：FANUC、SINUMERIK、HNC等；
8、常见故障考评标配为：数控机床智能化考评系统；
数控铣床的安装步骤包括以下几个部分：
将机床床身与包装底座间的连接螺钉旋开，把吊车的钢绳挂在铣床的吊装环上，将机床吊离包装底座，并移向机床的就位位置。
将可调地脚对准铁床地脚孔，缓慢落下，并将可调螺钉调到最小。
将铣床初步放平。
检查每个地脚螺栓的松紧情况，将松地脚螺栓旋紧。
将机床周围清理干净。
以上步骤仅供参考，如有需要，建议咨询专业技术人员。
