数控铣床电气控制原理

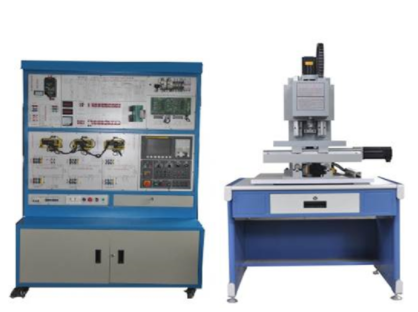

KCSXW-05B型数控铣床电气控制与维修实训台（FANUC半实物）

（数控系统：采用FANUC 0I MATE MD）

数控铣床的电气控制原理主要是通过数控系统对机床的运动和动作进行精确控制。具体来说，数控铣床的电气控制系统包括以下几个部分：

1. 数据输入装置：用于将指令信息和各种应用数据输入数控系统。这些装置可以是穿孔带阅读机、CNC键盘、数控系统配备的硬盘及驱动装置等。

2. 数控系统：对输入的全部功能指令进行解码、运算，然后有序地发出各种需要的运行指令和各种机床功能的控制指令，直至运行和功能结束。

3. 可编程逻辑控制器（PLC）：PLC是机床各项功能的逻辑控制中心。它将来自CNC的各种运行及功能指令进行逻辑排序，使其能够准确地、协调有序地安全运行。同时，PLC还将来自机床的各种信息及工作状态传送给CNC，使CNC能及时准确地发出进一步的控制指令，实现对整个机床的控制。

数控铣床故障诊断与维修实验台的操作流程如下：

1. 了解数控铣床的基本结构和功能，熟悉实验台的操作面板和按钮。

2. 根据实验要求，选择相应的故障诊断和维修项目。

3. 通过操作面板或按钮，模拟数控铣床的运行状态，观察其工作情况。

4. 根据实验要求，模拟设置故障，然后进行分析和诊断，确定故障原因。

5. 根据故障诊断结果，进行相应的维修操作，修复故障。

6. 验证维修效果，确保数控铣床恢复正常工作状态。

7. 记录实验过程和结果，进行总结和分析，提高故障诊断和维修能力。

以上流程仅供参考，具体实验操作请根据实际情况和实验指导进行。
