电冰箱控制电路图及工作原理

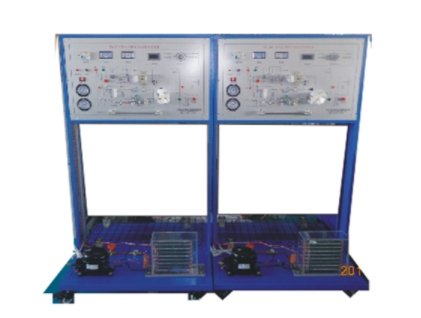

KCKT-01型电冰箱电气控制线路实训装置

电冰箱控制电路图及工作原理如下：

1. 控制电路图：电冰箱的控制电路主要包括电源电路、控制芯片电路、传感器电路、压缩机控制电路等部分。其中，控制芯片电路是核心部分，通过接收传感器的信号，控制压缩机的运转，实现制冷效果。

2. 工作原理：电冰箱工作时，通过压缩机将制冷剂压缩成高温高压的气体，然后进入冷凝器散热，变成高压液体。高压液体通过膨胀阀进入蒸发器，吸收热量并蒸发成低温低压的气体，从而吸收室内的热量，达到制冷的效果。控制电路通过传感器监测冰箱内部的温度，根据设定的温度值控制压缩机的运转速度和制冷剂的流量，以保持冰箱内部的恒定温度。同时，控制电路还具有保护功能，如过载保护、欠压保护等，确保电冰箱的安全运行。

冰箱电控系统的工作原理是通过控制电路对压缩机、风扇等部件进行控制，以实现冰箱的制冷、除霜等功能。具体来说，电控系统通过温度传感器、门开关等传感器采集冰箱内部和外部的环境信息，然后根据预设的控制逻辑，控制压缩机的启动和停止，以及风扇的转速等，以保持冰箱内部的温度稳定和食品的新鲜度。同时，电控系统还具有故障检测和报警功能，当冰箱出现故障时，能够及时提示用户进行维修。
