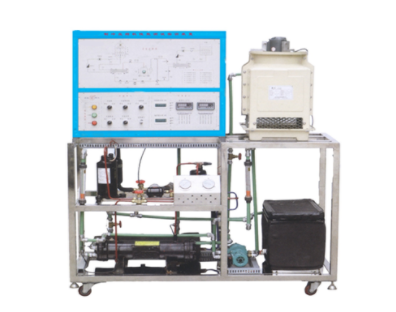

“KCZL-11型制冷压缩机性能测试实训装置”是一种用于制冷专业相关课程的教学实训设备。该装置采用蒸汽压缩式制冷循环系统，配备全封闭式制冷压缩机、冷凝器、蒸发器等制冷系统真实部件，可以开设制冷压缩机性能参数的测定实训，以及制冷循环基本原理的演示实训。
以下是该装置的特点：
按照国际标准GB/T 5773-2004容积式制冷压缩机性能实训方法建立，采用“蒸发器液体载冷剂循环法”为主要测量方法，以“水冷冷凝器量热器法”作为辅助测量方法。
采用1匹制冷机组，冷凝器和蒸发器均为壳管式水换热器，系统结构紧凑、布局合理，造型美观大方。
设有多种保护功能，如电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护等，可以对人身及设备进行有效保护。
另外，该装置还具有以下技术性能：输入电源为单相三线～220V±10% 50Hz，工作环境为温度-10℃～+40℃、相对湿度＜85%(25℃)、海拔＜4000m，装置容量为＜2.5kVA，制冷剂为R22，制冷量为1.3kW，重量为100kg，外形尺寸为120cm×60cm×142cm。
该装置的基本配置及功能包括控制屏、交流控制单元、制冷系统、循环水系统和测量仪表等。其中，控制屏采用双层亚光密纹喷塑结构，造型新颖；交流控制单元采用单相三线220V交流电源供电，经漏电流保护器控制总电源；制冷系统包括1匹全封闭压缩机、卧式壳管式冷凝器、视液镜、干燥过滤器、手动节流阀、储液器和干式蒸发器等；循环水系统包括水泵、水箱和加热器等；测量仪表包括功率表、数显温度表、真空压力表和流量计等。
此外，该装置还可以完成以下实训项目：熟悉蒸汽压缩式制冷循环系统的基本结构和工作原理，了解国际标准GB/T5773—2004容积式制冷压缩机性能使用方法，利用蒸发器液体载冷剂循环法求制冷压缩机制冷量，利用水冷冷凝器热平衡法求制冷压缩机制冷量，主、辅测制冷量相对误差的计算与分析，以及制冷机组能效比的计算与分析等。这些实训项目可以帮助学生更好地理解和掌握制冷压缩机的性能测试和制冷循环的基本原理。
