一、概述
“KCKT-12型变频空调实训考核装置”是一款专为制冷空调专业、技能培训及全国职业技能鉴定部门设计的实训设备。它集成了变频空调系统的制冷系统、电气控制系统和故障模拟系统，布局合理，造型美观大方。
二、特点
设备结构：设备采用铝合金活动框架、电源台和实验仪器组等构成，前面板丝印完整的电气控制原理图，实验室台后印制有制冷管路原理图。变频电路全部移动到实验台下，有机玻璃可左右移动，方便学生测量和观察。制冷管路上设置有手动阀门和电磁故障阀门，可同时满足2人在同一实验台上完成不同的实验内容，方便实训考核。装置采用单相电源供电。
系统完整性：整个变频空调系统真实完整，与市场上的变频空调总体结构、性能基本相同。具有制冷、制热、通风、除湿、温度和风速选择、定时及扫风控制、睡眠、自动等功能。
教学展示：装置直观展示了变频空调的系统结构和工作原理，便于教学演示讲解及学生对课本知识的理解掌握。配置有交流电压表、交流电流表、温度表、真空压力表以及相应的信号指示灯，使整个变频空调系统的实时工作状态一目了然。主面板中间印有电气控制系统原理图，并设有相应测试点。屏背面可观察到整个制冷系统结构原理以及主要部件的实际物体，相应部件均有名称标识。并设有视液镜，可观察制冷剂状态。
三、技术参数
输入电源：单相三线～220V±10% 50Hz
装置容量：<1.5kVA
外形尺寸：1060cm×68cm×162cm
制冷剂类型：R410（由机型而定）
四、设备配置功能

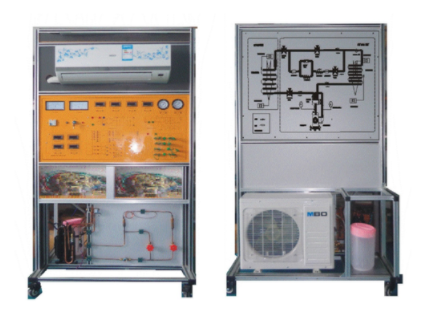

实训装置由控制屏、实训桌、空调室外机组、空调室内机组、测量仪表、模拟故障检测单元、模拟故障箱等组成。
实训台：采用铝合金双层亚光密纹喷塑结构，铝质面板。桌面为防火、防水、耐磨高密度板，结构坚固。装置背面可观察制冷系统管路的结构，前面用于模拟空调机电气故障排除和设置。
故障设置单元：老师可在设置单元内设置多个故障点，用于实训教学。
学生故障排除：学生可分析故障，检测出故障的发生单元和位置，提高故障排除能力。
五、空调器运行数据分析系统
空调器运行数据分析系统配备有变频空调故障测试系统一套，可实现以下功能：
快速测量空调故障发生的电路部分。
鉴听空调机的通信收据。
模拟室外机与室内机的空调通信收据，从而控制室内机。
测量机器的运行状态，读出各传感器的实时温度。
可测量各个空调的运行数据。
该系统可帮助学生更好地理解和掌握变频空调系统的运行原理和故障排除技巧，提高实际操作能力。
七、实训项目
初级技工基本技能实训：学习并掌握制冷空调基础知识，如制冷原理、系统组成等。
制冷系统专用工具的基本操作：学习使用制冷系统相关的专用工具，如焊枪、管钳等。
制冷系统管件焊接：练习制冷系统管件的焊接技术。
制冷系统的检漏：学习并掌握制冷系统的检漏方法和技巧。
制冷系统的抽真空与充注制冷剂R22：学习制冷系统的抽真空和充注制冷剂R22的操作方法。
中级技能实训（设计、安装、调试及检修）：进行制冷空调系统的设计、安装、调试和检修实训。
KFR-23型空调主控板电路原理：学习并掌握KFR-23型空调主控板的电路原理。
空调电器元件的测量及系统运行：学习测量空调电器元件的方法，并观察系统运行情况。
KFR-23型空调器故障与分析：学习分析KFR-23型空调器的常见故障，并掌握故障排除方法。
空调检测与故障分析：学习空调的检测方法和故障分析技巧。
变频空调电器元件的测量及系统运行：学习测量变频空调电器元件的方法，并观察变频系统的运行情况。
变频空调的故障与分析：学习分析变频空调的常见故障，并掌握故障排除方法。
以下实训项目涉及模拟故障设置和排除：
N2线圈故障模拟：模拟变压器T的副边N2开路故障，观察整机工作状态。
桥式整流桥堆故障模拟：模拟桥式整流桥环+12V无输出故障，观察整机工作状态。
7805稳压块输出故障模拟：模拟7805稳压块坏+5V无输出故障，观察整机工作状态。
以下实训项目涉及红外接收管和温度传感器的测量及故障模拟：
红外接收管电源测量及故障模拟：测量红外接收管的电源输入，并模拟无电源输入的故障情况。
X105温度传感器电阻测量及故障模拟：测量室内环境温度，并模拟室内环境温度很高的故障情况。
以下实训项目涉及不同继电器线圈的故障模拟：
18-26. 不同继电器线圈的故障模拟：分别模拟不同继电器线圈的故障情况，观察整机工作状态及相应功能是否受到影响。
