KCKT-18型制冷/热泵循环演示测量装置概述
KCKT-18型制冷/热泵循环演示测量装置是一款专为制冷空调自动化、机电一体化以及空气调节技术与运用等课程的教学与实训而设计的设备。该装置以工程化的设计理念,完整地实现了空调全空气调节系统的工作过程,具有综合性、工程化、开放性、安全保护等特点。
技术性能
该装置的技术性能如下:输入电源为单相三线~220V±10% 50Hz;工作环境要求温度范围为-10℃~+40℃,相对湿度小于85%(25℃),海拔低于4000m;装置容量为3.5kVA;制冷剂型号为134A;制热量约为1.5kW。
主体结构与特点

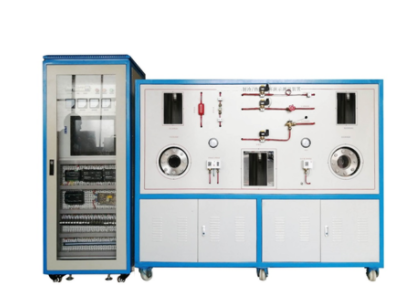

该装置的主体板采用板工艺金结构,由4040方钢焊接而成的主支撑架,颜色为蓝色。两侧的封板为活动结构,颜色为白色。设计有排水口、补水口和通风孔,方便操作和维护。设备正面下方设计有2对门,后面有4对门,打开门可直观展现整机系统的原理。面板上开有观察孔,装有机玻璃,可以观察到系统中的压缩机、冷凝器、蒸发器等结构。视液镜、毛细管、膨胀阀、高压表、低压表,压力保护器等元件分别布置在面板上,方便观察和操作。
控制柜与电气控制系统
控制柜采用蓝色框架结构,白色为搭配色,前后开门,方便实训操作。前门采用玻璃装饰,美观大方。面板上部为铁质面板,彩色喷涂,嵌入有电流表、电压表、指示灯、漏电开关、保险、电气控制按钮等元件,方便电气控制系统的操作和控制。面板下部为网孔板设计,实验装置上的所有传感器的电源、控制信号、输入信号、输出信号都引到面板的接线端子上,套管上有明确的中文标识,方便二次开发。
安全保护
该装置具有漏电压、漏电流过流保护装置,符合国家标准,确保实验过程的安全性。
综上所述,KCKT-18型制冷/热泵循环演示测量装置是一款功能齐全、实用性强的教学设备,有助于制冷空调自动化、机电一体化等相关课程的教学与实训。
KCKT-18制冷/热泵循环演示测量装置的主要配置与特点
KCKT-18制冷/热泵循环演示测量装置主要由操作台、制冷系统、温度测试系统、流量测量系统、电流电压检测系统、加热系统、温度控制系统、电子控制系统、软件控制系统以及动画演示系统组成。设备配置了三套制冷系统,包括冷水机、板式换热制冷系统和带视窗功能的蒸发器/冷凝器制冷系统。
操作台采用4040板金工艺结构,下层安装两个循环水箱,上层安装制冷系统,造型新颖。操作台右边是电气系统控制柜,设有电源控制和测量仪表功能板,可直观展示制冷系统结构。底部装有四个带刹车的万向轮,便于移动和固定。
交流控制单元采用单相三线220V交流电源供电,经漏电流保护器控制总电源,动作电流为30mA。制冷系统由1P空调压缩机、冷凝器、视液镜、干燥过滤器、手动节流阀和蒸发器组成,制冷剂为134a。
冷却循环水和冷冻循环水系统分别由2套电磁涡轮流量计、控制阀门和循环水泵组成,为制冷提供冷却和冷媒水的循环。水流量控制采用电动比例积分调节阀,可在触摸屏上手动给定开度,调节冷却水和冷冻水的流量。
温度测量系统由多路数据采集模块和12个高精PT100传感器组成,可以测定吸气温度、排气温度、入口温度、室内环境温度、蒸发器温度、冷凝器冷凝温度等。采用电流型压力变送器分别测量制冷系统吸气压力和排气压力。
流量测量系统由2个涡轮流量计组成,分别测量冷凝水流量和冷却水流量。低温冷却水温度控制系统采用独立的1P小型冷水机组,为整机提供不同的冷凝环境。高温冷却水温度控制系统提供冷却循环水箱一个,并在水箱上加装了一个功率1500W的加热器。蒸发器水温度加热控制系统采用功率1500W的加热器,温度可在触摸屏上自由设定,由上位机软件自动控制。
此外,该装置还具有不锈钢保温水箱2只,外形尺寸为2000×800×1500mm,工作电压为220V,功率为3KW。不锈钢冷凝器和蒸发器均采用直径100MM厚0.5不锈钢管和法兰可拆结构,法兰上开个一个小窗口,窗口上安装有玻璃,可从玻璃视窗上观察制冷工质的冷凝和蒸发过程。
该装置还具有压力保护功能,包括压缩机高低压保护系统和压力调节系统,确保系统在设计安全的压力环境下工作以及出现故障时的保护。同时,该装置可实验制冷和热泵两种功能,提供三种节流方式,分别是手动膨胀阀、内平衡膨胀阀和毛细管节流,便于教学。控制系统采用全自动控制方式,不需要人为手动操作,由软件自动完成。
