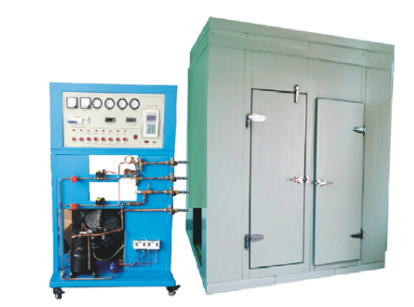

一机二库实训装置概述
一机二库实训装置是一款专为职业技术学院制冷专业学生进行实训和实验设计的设备。它利用一台制冷机组，同时向两个需求不同库温的库房供应冷量，具有多项技术参数和安全保护措施。通过在该设备上进行实验，学生可以深入了解制冷系统的运作原理和蒸发压力调节阀的作用和使用方法。
技术参数
该实训装置具有以下技术参数：额定电压为三相五线交流380V±10%，频率为50Hz；工作环境要求温度范围为-10℃到+40℃，相对湿度小于85%（25℃），海拔低于4000m；装置容量为小于7kVA；制冷剂型号为R22；制冷量为5.3Kw，约600Kcal/n；控温范围高温库可以控制在5℃左右，低温库可以控制在-15℃左右。此外，该装置还具有过压、过流、漏电保护措施。
系统组成与说明
一机二库实训装置由制冷系统和电气控制系统两部分组成。其中，制冷系统主要包含电磁阀、电子膨胀阀、手阀、机组等元件，以及相应的真空压力表、数显温度表、PT100温度变送器等测量设备。在该系统上进行实验，可以让学生深入了解蒸发压力调节阀的工作原理和使用方法。同时，实训装置的面板上印有真实的制冷系统流程图，帮助学生更好地理解制冷系统的运作原理。
电气控制系统则匹配了相应的电气控制元件，用于操作和控制制冷系统的运行。通过实训装置的学习和实践，学生可以熟悉制冷系统的操作和维护，提高故障排除的能力。
结构与特点
实验台架采用不锈钢材料制作，底部安装有4个万向轮，方便移动和固定。操作面板上安装有电气保护元件、电源指示等、过流保护、各种温度表、压力表、控制开关等，方便实验操作和控制。此外，该装置还具有自动调节压缩机制冷量的功能，保持压缩机在单一库体工作的压缩比。同时，为解决一机二库机制冷时高温冷库和低温冷库蒸发压力不同的问题，增加了冷库高温库保压设备，以保持二个库体之间的压力差。
故障模拟与排除
本系统中设计了多个故障点，主要有压缩机故障模拟、启动器故障模拟、过载保护器、温控器故障模拟等。这些故障点模拟实际运行中可能出现的故障情况，帮助学生更好地理解和掌握制冷系统的故障排查与修复技能。
综上所述，一机二库实训装置是一款功能齐全、实用性强的教学设备，有助于职业技术学院制冷专业学生进行实践操作和技能提升。一机二库实训装置概述
一机二库实训装置是一款专为职业技术学院制冷专业学生进行实训和实验设计的设备。它利用一台制冷机组，同时向两个需求不同库温的库房供应冷量，具有多项技术参数和安全保护措施。通过在该设备上进行实验，学生可以深入了解制冷系统的运作原理和蒸发压力调节阀的作用和使用方法。
技术参数
该实训装置具有以下技术参数：额定电压为三相五线交流380V±10%，频率为50Hz；工作环境要求温度范围为-10℃到+40℃，相对湿度小于85%（25℃），海拔低于4000m；装置容量为小于7kVA；制冷剂型号为R22；制冷量为5.3Kw，约600Kcal/n；控温范围高温库可以控制在5℃左右，低温库可以控制在-15℃左右。此外，该装置还具有过压、过流、漏电保护措施。
系统组成与说明
一机二库实训装置由制冷系统和电气控制系统两部分组成。其中，制冷系统主要包含电磁阀、电子膨胀阀、手阀、机组等元件，以及相应的真空压力表、数显温度表、PT100温度变送器等测量设备。在该系统上进行实验，可以让学生深入了解蒸发压力调节阀的工作原理和使用方法。同时，实训装置的面板上印有真实的制冷系统流程图，帮助学生更好地理解制冷系统的运作原理。
电气控制系统则匹配了相应的电气控制元件，用于操作和控制制冷系统的运行。通过实训装置的学习和实践，学生可以熟悉制冷系统的操作和维护，提高故障排除的能力。
结构与特点
实验台架采用不锈钢材料制作，底部安装有4个万向轮，方便移动和固定。操作面板上安装有电气保护元件、电源指示等、过流保护、各种温度表、压力表、控制开关等，方便实验操作和控制。此外，该装置还具有自动调节压缩机制冷量的功能，保持压缩机在单一库体工作的压缩比。同时，为解决一机二库机制冷时高温冷库和低温冷库蒸发压力不同的问题，增加了冷库高温库保压设备，以保持二个库体之间的压力差。
故障模拟与排除
本系统中设计了多个故障点，主要有压缩机故障模拟、启动器故障模拟、过载保护器、温控器故障模拟等。这些故障点模拟实际运行中可能出现的故障情况，帮助学生更好地理解和掌握制冷系统的故障排查与修复技能。
综上所述，一机二库实训装置是一款功能齐全、实用性强的教学设备，有助于职业技术学院制冷专业学生进行实践操作和技能提升。
一机二库冷库实训装置主要包括以下部分：
制冷系统：这是实训装置的核心部分，包括制冷压缩机、冷凝器、蒸发器、节流装置等，用于实现制冷过程。
电气控制系统：包括电源、控制开关、温度控制器、压力控制器等，用于控制制冷系统的运行。
测量和显示装置：包括温度计、压力表、湿度计等，用于监测和显示库内的温度和湿度等参数。
故障模拟装置：这部分可以模拟制冷系统中常见的故障，帮助学生进行故障排除训练。
具体设备可能会因生产厂家和型号的不同而有所差异，建议根据具体需求向相关厂家咨询。
