中央空调实验设备的设计原理和功能特点

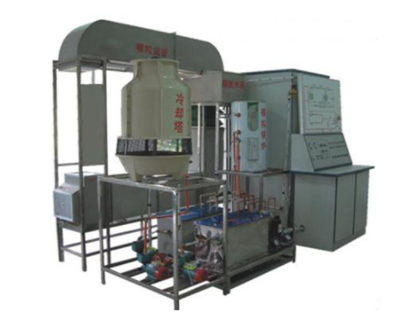

随着中央空调的广泛应用,对于其设计、管理和维修方面的需求也日益增长。为满足这一需求,我们的专业技术人员开发了中央空调实验设备系列产品。以下是该实验设备的一些显著特点和主要功能。
一、显著特点
水箱采用全透明材料,模具一次成型,直观性强,有助于教学。这种设计使得观察者可以清晰地看到水箱内部的情况,有助于理解中央空调的工作原理。
整体设计合理,外型美观、仿真、体积小。这使得实验设备不仅易于使用,而且可以在有限的空间内进行实验操作。
制冷系统和制热系统均设有多级保护措施,确保设备运行安全可靠。这些保护措施可以降低设备在运行过程中出现故障的风险。
制冷系统采用全铜材料,效率好,使用寿命长。这种材料具有良好的热传导性能和耐腐蚀性,可以提高制冷系统的效率和使用寿命。
二、主要功能
制冷和制热功能:该实验设备具有完整的制冷和制热系统,可以模拟中央空调的实际运行环境。
模拟演示系统:该设备配备了模拟演示系统,可以直观地展示中央空调的工作原理和操作流程。
故障设置功能:该设备可以设置各种故障情况,以便学生进行故障排除练习。
微机通讯接口:该设备具有微机通讯接口,可以方便地与计算机连接,实现远程控制和数据采集。
总之,中央空调实验设备的设计原理和功能特点使其成为学习和掌握中央空调基本原理、基础知识的理想工具,同时也为中央空调的管理、维护和维修提供了有效的支持。
三、实验操作指南
(一)、实验前准备
在开始实验之前,需要先接通总控台的电源,合上空气开关。然后,检查微机控制台的信息显示是否正常,有无绿灯闪烁。如果有异常,需要检查输入接口或电源。接着,将选择按钮设定为“制冷”模式,进行预加水操作。
冷凝器侧的预加水:将水加入冷却塔的接水盘中,然后关闭截止阀F10,启动冷却水泵按钮K1,使水泵处于工作状态(绿灯亮),直到冷凝器水加满为止。水箱水满与否可以通过有机玻璃板观察。加好水后,关闭冷却水泵,打开截止阀F10。
蒸发器侧的预加水:关闭截止阀F3、F4,打开截止阀F2,然后启动制冷水泵按钮K3,使水泵处于工作状态(绿灯亮),通过膨胀水箱将水加入蒸发器中,直到加满为止。水箱水满与否也可以通过有机玻璃板观察。加好水后,关闭制冷水泵和截止阀F2。
(二)、实验操作过程
制冷实验
在确保水已加满后,打开截止阀K1、K2,关闭截止阀F3、F4。然后启动冷却水泵K1、冷却风机K2、制冷水泵K3、压缩机K4、电磁阀Ⅰ、K5、电磁阀Ⅱ、K6,使它们处于工作状态(绿灯亮)。同时,将制热水泵K7关闭(红灯亮)。接着,选择功能按钮设定为“制冷”模式,将制冷温控传感器放入蒸发器内,显示蒸发器的当前温度。根据实验要求,选择设定按钮设定所需的温度(注:设定温度必须低于当时蒸发器的温度)。此时,制冷指示灯亮起。
当制冷达到设定的温度时,系统会自动停机。如果需要再次启动,需将压缩机延时选择设定为8-10分钟,使系统压力平衡后才能启动。
制热实验
接通控制台电源,打开模拟锅炉加热按钮,将旋转钮选择设定为40℃左右。然后打开截止阀F3、F4,关闭截止阀F1、F2,启动制热水泵,使其处于工作状态(绿灯亮)。接着,将K1、K2、K3、K4设置为关闭状态,选择功能按钮设定为“制热”模式。根据实验要求,选择设定按钮设定所需的温度。此时,制热指示灯亮起。当制热达到设定温度时,系统会自动停机。
在实验过程中,可以通过微机控制同时显示所有当前温度和设定温度。如果需要手动控制,可以分别按下显示温度的按钮,通过温度显示器观察当前温度。同时,可以根据需要进行模拟房间和模拟风道的演示。
中央空调实验设备和现实中央空调的区别
中央空调实验设备和现实中央空调的区别主要体现在以下方面:
系统构成:中央空调实验设备通常采用一拖一的方式,即一个室外机对应一个室内机,而现实中央空调则可以实现一拖多,即一个室外机连接多个室内机。
功能和可调性:中央空调实验设备主要针对实验室的特殊需求进行设计,具有风速、温度、湿度等可调性功能,以满足实验的需要。而现实中央空调则更注重舒适度,如制冷、制热、除湿等基本功能。
使用寿命:中央空调实验设备的设计寿命一般会比现实中央空调的设备寿命要短,因为实验室设备需要更频繁地运行和接受更严格的测试。
压缩机技术:中央空调实验设备通常采用压缩机制冷技术,而现实中央空调则多采用变频压缩机制冷技术,制冷效果更为稳定。
综上所述,中央空调实验设备和现实中央空调在系统构成、功能和可调性、使用寿命以及压缩机技术等方面存在差异,需要根据具体的使用场景进行选择。
