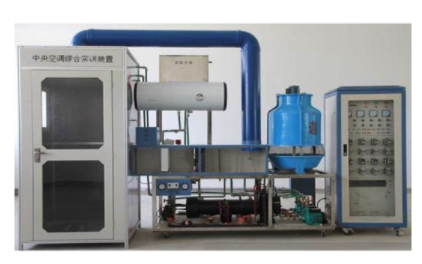

中央空调装置实训教学设备概述
中央空调装置实训教学设备适用于高等职业院校、中等职业学校及本科院校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化及机电一体化》、《空气调节技术与运用》等课程的教学与实训。
产品特点
系统完整性:中央空调系统实训平台完整实现了中央空调全空气调节系统的工作过程,采用国内先进的二次回风系统,可在同一台实验台上完成不同制冷系统工况的实验。
工程化设计:整套控制系统大部分采用工业现场实际应用部件,使学生能够更好地了解实际工作环境和操作过程。
开放性结构:装置采用透明化、开放性设计,使学生能够清晰地了解整个系统的工作原理,增强实训效果。
安全保护功能:装置设有强电漏电系统保护装置,确保实训过程中的安全可靠。
技术性能
电源:三相五线 AC 380V±10% 50Hz;
最大供冷量:4.5kW;
最大输入总功率:6.5kW;
制冷额定功率:3.8kW;
最大堵转电流:50A;
制热额定功率:2.0kW;
额定输入电流:7A;
循环风量:700m³/h;
制冷剂:R22;
漏电动作电流:≤30mA;
噪声:35-40dB(A);
安全保护措施:具有过压、过流、过载、漏电、接地五种保护措施,符合国家相关安全标准。
装置配置
控制器系统:配备可编程控制器、数据采集装置和力控组态软件,实现对中央空调系统的自动控制,并可监测系统运行工况和设备运行状态。
控制柜:采用铁质双层亚光密纹喷塑结构,坚固耐用。前门透明设计,可观察到中央控制器、接触器、热保护器等控制元件。面板上有控制开关旋钮、工作状态指示灯、系统流程图及PLC主机单元及测试点。
交流电源控制单元:提供三相四线制AC 380V电源供电,并设有漏电保护器控制控制屏总电源。
模拟故障设置:结合软件完成模拟故障设置,帮助学生进行故障分析和排故操作。
测量仪表:提供电压表、电流表和真空压力表等测量仪表,用于监测系统运行参数。
中央空调实验装置的原理主要是通过制冷压缩机来完成制冷的。制冷压缩机通过整个房间的循环动力系统为整个房间制冷。这个过程涉及到液化气体制冷,这样的制冷方式较为环保,且制冷效率较高。整个中央空调系统还包括冷却水循环系统、冷冻水循环系统、风机盘管系统和冷却塔等部分,它们共同协作,通过循环流动和热量交换,达到调节室内温度的目的。
