一、产品简述：

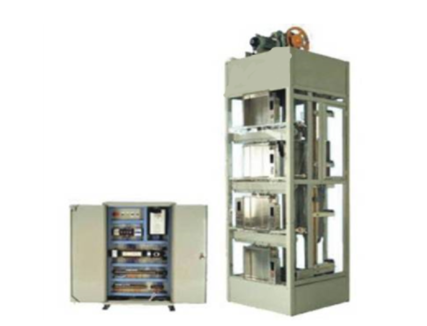

本双控透明教学电梯轿厢是当下阶段国际教学设备行业中技术成分比较高的设备。该设备选用交流变频调速器与PLC程编的电源开关量与数字量双制式控制，而且在电梯轿厢上设定了电源电路、家用电器、变频、PLC、机械等普遍的40多项常见故障供学生动手能力实操。整套设备设计科学合理，透明形象化，是工业全自动化控制及楼宇全自动化教学设备领域的一大提升性创新。
二、主要主要参数：
1.键入开关电源：AC380V±5%(三相五线)50Hz2.额定电流量：2.5A3.环境环境温度：-5℃～40℃4.相对环境湿度：≤90%(25℃)5.外形尺寸：980×830×3200mm6.变频器：FR-E740-0.75KW7.ＰＬＣ：日本三菱FX8.设备净重：550Kg
三、设备结构
1、井道柜架：等同于电梯轿厢粘附的建筑物，为电梯轿厢给予支承，固定不动导轨，是钢架结构。
2.曳引机：坐落于柜架顶端，是电梯轿厢的驱动力设备。
组装在两条承重梁上，他主要由以下部分构成：
（1)电动式机：鼠笼式三相磁感应电动式机，选用就频变压(VVVF)推动方式，电梯轿厢启动时，变频器使定子电流量頻率从极低頻率开始，按控制要求升高到额定頻率，减速时，使转速相应从额定頻率开始平滑地降低到零，实现电梯轿厢平层，确保了电梯轿厢运作稳定，仿真模拟真实电梯轿厢优良的适宜感。
（2)制动器：只在电梯轿厢通电运行时长松闸，当电梯轿厢终止时制动并维持轿厢部位不会改变，工作电压DC110V。
（3)控制器：选用蜗轮杆减速器，具有高相对密度、高效率、低噪声的特点。
（4)曳引轮：绳槽为半圆槽，给予钢丝绳与绳轮之间的磨擦力。
3.控制屏：
（1)变频器：依据PLC得出的命令，对电机的开关电源頻率、电压开展调制，使电机均衡。
（2)可编程序控制器(PLC)：控制电梯轿厢的运作情况，依据内选数据信号，对电梯轿厢的部位开展逻辑性判断，随后得出运作命令，使电梯轿厢实现回复呼梯数据信号，顺向堆停，反向保存数据信号，全自动关门等作用。
（3)安全及门锁回路：由汽车继电器回路构成，急停，门锁电源开关的通断决定安全及门锁回路的正常与否，以使PLC断送电梯轿厢是不是处在安全情况。
（4）监管系统选用DDC控制器，实现现场数据的收集和电源开关控制，并通过LonWorks系统总线与上位机系统通讯。
4.导轨：各自有轿厢导轨和对重导轨确保轿厢及对重作竖直运动。
5.轿厢：由曳引钢丝绳悬架，通过曳引机另一端联接对重，在导轨上运作，轿厢装备全自动化，门上装有连锁电源开关，当门关掉后电梯轿厢才能运作，门上也有安全触板，当关门过程中遇到阻碍物时，轿门立刻打开。
6.对重：与轿厢联接，作用是均衡轿厢的净重。
7.层门：门上有门锁电源开关，当层门关掉后，电梯轿厢才可以运行。
8.控制箱：设在柜架正面左侧，仿真模拟乘客在轿厢内选层的数据信号键入设备，
包含：（1)数字显层器：七段数码显示轿厢所属楼房（2)“1”、“2”、“3”、“4”选层按钮（3)关门铵钮（4)方向标示灯：电梯轿厢运作方向标示（5)开关电源锁：电源开关电梯轿厢开关电源，即首层外呼盒9.减速倍系统：由永磁磁感应器组成，给予轿厢停层部位数据信号10.终端保护电源开关：磁感应器给予电梯轿厢运作终端数据信号，电梯轿厢超出它时，安全回路及开关电源被断开，确保电梯轿厢不超过终端。
电梯监控系统的工作原理是利用安装在轿箱顶部的各种传感器，如摄像机、拾音器和各种开关量等信号，这些信号由MPEG4/H.264嵌入式DSP芯片组成的服务器转换成标准TCP/IP协议的网络信号。然后，这些信号通过无线网络传输到顶端机房接收点，再由机房接收点传输到本地监控中心或远程集中管理中心。
在本地监控中心或远程集中管理中心，工作人员可以实时查看电梯运行的楼层、方向、电梯铭牌、维保单位等信息，同时也可以接收维保人员的刷卡信息，从而对维保人员维保电梯的情况进行监察和记录。当电梯发生故障时，电梯维保信息屏（轿厢机）可以通过无线网络打开双向视频、语音对讲，从而与轿厢内被困乘客取得联系，为处理电梯故障、营救被困乘客提供帮助。
以上信息仅供参考，不同电梯监控系统的具体原理和操作可能会有所区别。在实际使用中，需要结合具体的系统和设备进行操作。
