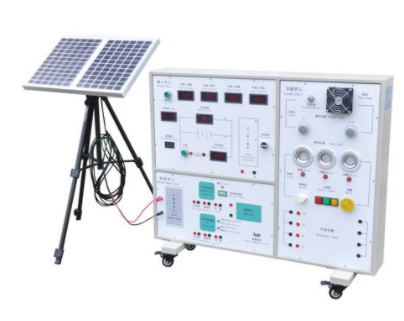

基本型阳光能教仪系统由阳光能电池部件模块、蓄电池模块、控制器模块、负荷调整控制模块、监管仪表模块、PC机监管模块，等部分构成。
一、主要技术规格型号主要参数：阳光光学见习教学模块
1、系统规格型号
（1）系统最大电压：21.5V
（2）系统最大电流量：2A
（3）系统最大输出功率：25W
2、阳光能电池规格型号：单晶硅阳光能电池
（1）元器件尺寸(L*W*H)：621*281*28mm，
（2）输出功率：20W
（3）工作电压：17.05±0.5V
（4）工作电流量：1.20±0.10A，
（5）短路故障电流量：1.34±0.10A，
（6）引路电压：21.0±0.5V
3、阳光能控制器规格型号：
（1）光学型控制器：额定电压：12V，额定电流量为10A，配备铅酸蓄电池，负荷为100W以下的12V直流负荷，控制模块一通道为光控导出，另一通道为多类按时导出。
（2）户用型控制器：额定电压：12V，最大光学电池输出功率：60W，最大负荷电流量：5A，过放电压：11.0±0.5，蓄电池过充、过充放电保护、蓄电池引路保护、负荷过电压保护、夜间防反充电保护、导出短路故障保护、电池接反保护、欠压和过压防震荡保护、平衡充电、环境温度赔偿、光控电源开关。
4、电表规格型号：
（1）电流量表：×3个，2A，显示方式︰0.5”LCD液晶显示屏显示
（2）电压表：×3个，20V，显示方式︰0.5”LCD液晶显示屏显示
（3）环境温度表：×1个，0～99.9℃
5、负荷：
（1）风扇：×1个，额定电压：12V，工作电流量：0.25A，输出功率：3W
（2）交通出行灯：2组(R,G,B)，额定电压：12V，工作电流量：0.25A，输出功率：3W
（3）LED灯：1组(7颗)
（4）蜂鸣器：×1个（
5）马达：×1个，额定电压：12V，工作电流量：0.25A，输出功率：3W
（6）电源开关：×1个
（7）按钮：×1个
6、电池：阀控式密封性铅酸蓄电池，额定电压：12V，额定容积(20hr)：3.3Ah，充电方式（恒压），循环系统︰最大充电电流量为825mA
7、电阻器器：
（1）可变电阻器，电阻器值调节范围为0～1kΩ
（2）DC/DC：5个DC/DC开关电源模块
（3）给予DC转AC模块
（4）支援外接PC计算机量测阳光能电池I-V特点曲线图(VB软件orLabView)
8、系统外形尺寸；长1100×宽780×厚120（㎜）平脚40×40×500（㎜）附滚轮便捷促进至户外教学。
9、阳光能电池调整铝铝合金支撑架最高工作高度1695㎜，最低工作高度455㎜，承重8㎏，净重1.8㎏，最大管径26㎜，收拢高度620㎜
二、阳光光学见习教学模块试验具体内容：
试验一
阳光能电池发电量基本原理试验1阳光能光学板动能变换试验2环境对光学变换影响试验
试验二
阳光能电池光学系统直接负荷试验
试验三
光学控制型阳光能系统发电量试验
1光学型控制模块工作基本原理试验
2光学型控制模块充充放电保护试验
试验四
用户型阳光能发电量和运用试验
1用户型控制模块工作基本原理
2用户型控制模块充充放电保护试验
试验五
阳光能系统家用电器负荷试验
试验六
综合试验
试验七
阳光能电池基本特点检测试验
试验八
外部扩充DC转AC外接家用电器试验
试验九
单晶阳光能电池I-V特点曲线图试验
