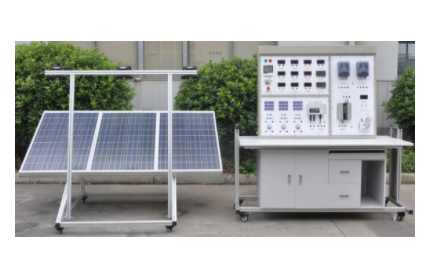

一、系统实训应用范围：主要给予于职高、高校、研究生、企业技工以阳光能发电量为主导课题的研究和培训。
二、技术主要参数
1、阳光能电池板阳光能电池板选用列阵拼装形式，主要选用4块（或大量）小型阳光能电池板建立，可实现阳光能电池板的并接方式和串接方式，从而给予大电流量或大电压的两种阳光能电池板组网方式。
1)最大导出输出功率：100W*3块
2)引路电压：35V（并接）3)短路故障电流量：3*3.25A（并接）
2、照度计量程：0-225Lx、200-2250Lx、2000-22500Lx和20K-225KLx（225000Lx）全自动转换量程。
3、系统包括电压表、电流量表、有功、无输出功率表，环境温度表及环境湿度表1)直流电压表200V、直流电流量表20A各3只2)交流电压表500V、交流电流量表5A各3只3)有功输出功率表1只4)无功输出功率表1只5)环境温度、环境湿度表:环境温度精确测量范围：-50℃-+70℃环境湿度精确测量范围：20%-90%
4、环境监测模块技术指标值带有照度计、环境温度表、环境湿度表，单片机设计钟表系统，实现时长的显示
5、13寸工控一体机，带触碰作用
1)CPU:Intel1037U1.8GHz22nm双核处理器TDP17W超低功能损耗处理器
2)主板:IntelM11工控固态节能主板
3)内存:1GDDR31333超快速内存,支持1333/1066MHz内存,最大可支持8GB。
4)硬盘:24GSSD固态电脑硬盘
5)显卡:集成化IntelHDGraphics核心显卡,给予VGA、LVDS、双HDMI显示导出,LVDS支持双通道24bit,支持独立显示、双显复制、双显拓展。
6)声卡:集成化ALC6626声道高保真音频控制器
7)网卡:集成化1个RTL千兆网卡,支持网络唤起、PXE作用。
8)电源:外置开关电源（100V至220V宽幅电压，全世界通用性）
9)显示屏:13寸LED工控屏分辨率：1024*600
10)触碰屏:台湾军工Touchkit4线触碰屏，透光性率高；特性稳定，触碰灵巧
11)整机插口:4*USB2.0插口,其中两个可支持USB3.0(需订制)，
12)1*HDMI插口:1*VGA插口,1*RJ-45网络插口,1*Lineout（绿色）,1*Mic（鲜红色)13)2*COM串口通信,1*12VDC_JACK键入插口
系统情况：阳光能控制器（带警报作用）：
1)键入电压、电流量、输出功率的数据显示及动态性曲线图显示
2)导出电压、电流量、输出功率的数据显示及动态性曲线图显示
3)蓄电池：电压数据显示及动态性曲线图显示
6、并网逆变器：并网逆变器具有DC－DC和DC－AC两级动能变换的结构。DC－DC变换环节调节光伏列阵的工作点使其追踪最大输出功率点；DC－AC逆变环节主要使导出电流量与电网电压同相位，同时获得单位输出功率因数。系统面板配有用于精确测量DC、AC有关主要参数的多个检测端口号，可精确测量DC-DC电压电流量变化和DC-AC逆变过程中的电压电流量及曲线图变化和波型比照。
7、6级输出功率检索作用:在全自动调节的过程中，会见到LOW灯不断的闪烁，输出功率会由0作为起始点，向最大输出功率点增加导出输出功率，重启最多为6次，随后进到输出功率锁住情况，锁住时ST灯长亮。
在开展6级输出功率检索程序时，所需的时长为10分钟。
1)直接联接到阳光能电池板（不需要联接电池）
2)AC标准电压范围：90V～140V/180V～260VAC
3)AC頻率范围：55Hz～63Hz/45Hz～53Hz
4)并网导出输出功率：300W5)导出电流量总谐波失真：THDIAC<5%6)相位差：<1%7)孤岛效用保护：VAC;fAC8)导出短路故障保护：限流9)显示方式：LED10)休眠功能损耗：<2W11)夜间功能损耗：<1W12)环境环境温度范围：-25℃～60℃13)环境环境湿度：0～99%(IndoorTypeDesign)
8、高特性全自动输出功率点跟踪（MPPT）强劲的MPPT优化算法，以提升来源于阳光能电池板的输出功率收集，可精准地捕捉及锁住最大导出输出功率点，使发电量量大幅度提升到超过25%以上。
9、电力工程导出:（逆向电力工程传送）高效的电力工程逆向传送技术，逆变器在并网导出方式时电力工程以反方向电力工程传送，全自动检验电源电路中的负荷并优先选择开展使用，用不完的电力工程才向电网逆方向传送供货到其他地方使用，电力工程传送率可达99.9%。在光伏发电量应用系统中使导出效率更高。
10、阳光能设计及测算软件试验指导书、达标证、保修卡；专用型工具箱；并网操作试验台；阳光能电池板；同歩逆变开关电源；液晶显示屏演试电视机机
三、可进行的试验具体内容：
试验一：阳光能电池板特点试验系列产品
1、阳光能电池板引路电压检测试验
2、阳光能电池板短路故障电流量检测试验
3、阳光能电板I-V特点检测试验
4、阳光能电池板最大导出输出功率测算试验
5、阳光能电池板添充因素测算试验
6、阳光能电池板变换效率精确测量试验
7、引路电压与相对光照强度的函数关系试验
8、短路故障电流量与相对光照强度的函数关系试验
9、阳光能电池板P-V特点检测试验
10、阳光能电池板暗伏安特点检测试验
11、阳光能部件导出特点检测试验
12、串连电阻器对添充因素的影响检测试验
13、并接电阻器对添充因素的影响检测试验
14、阳光能电池光谱仪特点检测试验
15、阳光能电池板的串连引路电压检测试验
16、阳光能电池板的串连短路故障电流量检测试验
17、阳光能电池板的并接引路电压检测试验
18、阳光能电池板的并接短路故障电流量检测试验
19、负荷特点检测试验
试验二：阳光能光伏逆变器试验系列产品
1、逆变器的工作基本原理分析试验；
2、导出电压、电流量检测试验；
3、最大导出输出功率的估计试验；
4、过载或短路故障保护演试试验；
5、键入电压范围检测试验；
6、变换效率测算试验；
7、并网试验；
试验三：并网逆变开关电源技术试验
1、并网逆变开关电源模块构成基本原理技术试验。
2、并网逆变器的最大输出功率追踪、MPPT控制方式的比较试验，讨论新方式。
3、光伏同歩开关电源与风电同歩开关电源并网兼容控制技术检测试验。
4、并网逆变器的防孤岛效用瞬间保护技术检测实验。
5、并网逆变开关电源导出输出功率与光伏动能变换的试验。
6、并网逆变开关电源直流键入欠压控制试验。
7、并网逆变开关电源交流导出波型检测试验。
8、并网逆变器键入输出功率与导出输出功率比值效率测算与检测试验。试验四：并网发电量系统监管软件试验在上位软件里查看单站监管项目：直流电压VDC、直流电流量A、键入输出功率KW交流电压VDC、交流电流量A、导出输出功率KW，日发电量量KWh、日运作时数hmin、总发电量量KWh、总运作时数h，二空气氧化炭排出量查询。
