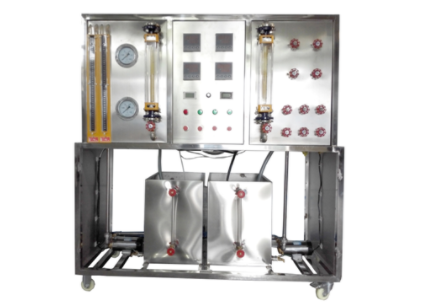

KCRG-11型换热器综合实验台

KCRG-11型换热器综合实验台

一、试验目的：

1、了解板式、列管及防水套管换热器的结构特点及传热特性的区别。

2、把握各换热器特性检测方式，了解影响换热器特性的因素。

3、加重对顺流和逆流两种流动性方式换热器换热能力区别的认识。

4、把握流体流速、总流量、压力、环境温度等主要参数的精确测量技术。

二、主要配备：防水套管式换热器，板式换热器，列管式换热器,冷、开水防腐水泵，冷、开水转子总流量计，冷、开水不锈钢原储水箱及加温储水箱，顺、逆流调整阀门组，摩擦阻力检测压力表及U型差压计，加温输出功率由固体调压模块无级调整，万能数据信号键入巡检仪显示环境温度，电流量表，电压表，不锈钢台架及控制屏等。

三、技术主要参数：

1、键入开关电源：三相AC380V±10%50Hz，输出功率6.5KW。

2、换热器总面积：列管换热器0.36m2，板式换热器0.56m2，防水套管换热器0.21m2。

3、电加温总输出功率：≦6.0KW，加温环境温度：≤80℃。

4、冷、开水泵主要参数：总流量：20L/min，扬程：12m，输出功率：120W。

5、转子总流量计：二台并接，开水总流量量程：16—160L/h，冷水总流量量程：40—400L/h。

6、原储水箱：304不锈钢材质，容量：80L（冷水箱有盖密封性，避免落灰，配有液位显示设备；储水箱通道配有浮球阀以确保储水箱水位稳定）。

7、开水箱：304不锈钢材质，容量：60L（开水箱有盖密封性，与冷水箱单独，配有液位显示设备）。

8、环境温度精确测量：精确测量系统配备有智能化环境温度控制仪表（PID调整控温，精度±0.2℃），高精度PID调压模块电源电路。

9、外形尺寸：1200×600×1700mm，外形为不锈钢可移动支撑架，带双刹车轮。

换热器综合实验台的主要工作原理是热量的传递。当两种不同温度的介质（通常为液体和气体）通过换热器时，热量会从高温介质（热源）传递到低温介质（冷源），直到两种介质达到热平衡。
