一、试验目的：
稳态平板法是一种应用一维稳态导热过程的基本基本原理来测定原材料导热指数的方式，能够用于开展导热指数的测定实验，测定原材料的导热指数以及与环境温度的关系；可测导热指数在0.02～400w/(m.k)的200×200×20范围内的任何原材料。

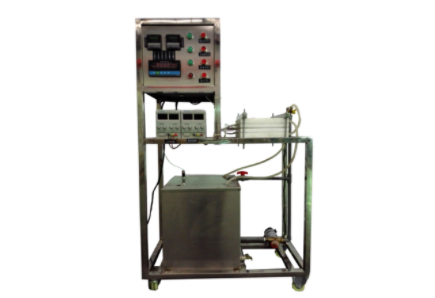

二、主要配备：双面水制冷试验台本身，薄膜加温器本身，A级Pt100(0.1℃)铂薄膜热电阻器，主加温可调整直流稳压开关电源及数字显示电流量表、电压表，辅加温可调整直流稳压开关电源及数字显示电流量表、电压表，低噪声循环系统水泵，PVC板储水箱；8路万能数据信号变送导出巡检仪，不锈钢支撑架。
三、技术主要参数：
1、键入开关电源：单相AC220V±10%50Hz，输出功率300W。
2、本设备可测定导热指数在0.02～400w/(m·k)试件尺寸为200×200×20mm范围内的任何原材料，铜板：230mm×230mm×4mm，其上铣有凹形槽。
3、主加温可调整直流稳压开关电源及数字显示电流量表、电压表，电压：0~50V，电流量：0~5A；辅加温可调整直流稳压开关电源及数字显示电流量表、电压表，电压：0~50V，电流量：0~5A。
4、低噪声循环系统水泵主要参数：总流量：20L/min，扬程：12m，输出功率：120W。
5、环境温度精确测量：精确测量系统配备有智能化环境温度控制仪表（PID调整控温，精度±0.2℃），高精度PID调压模块电源电路。
6、外形尺寸：1000×500×1600mm，外形为不锈钢可移动支撑架，带双刹车轮。
稳态平板法测量材料导热系数的原理是基于稳态传热过程，即传热速率等于散热速率的平衡状态。具体来说，该方法通过在试样两侧设置一定的温度梯度，利用热流传感器测量通过试样的热流密度，并计算试样单位面积上的热流量。同时，对试样厚度和温度梯度进行测量，结合试样在稳态传热过程中的热流密度、两侧温差和厚度等参数，根据傅里叶一维稳态热传导模型，可以计算得到试样的导热系数。
