一、试验目的：
1、了解翅片管式换热器的结构基本原理。
2、了解换热器加强传热的基本基本原理和方式。
3、把握换热指数及摩擦阻力的检测方式。

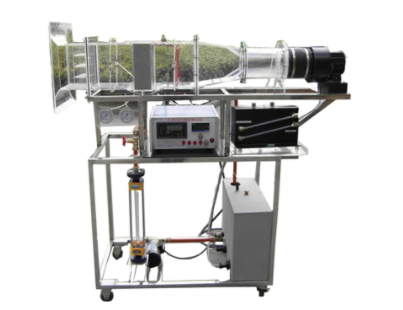

二、主要配备：循环系统开水泵，转子总流量计，翅片管式换热器，风洞试验段，离心式风机，全自动调整风门，笛形管及差压测风速设备，加温由固体调压模块无级调整，控制检测仪表箱，不锈钢加温储水箱，环境温度巡检仪、不锈钢台架及控制屏。
三、技术主要参数：
1、键入开关电源：三相AC380V±10%50Hz，输出功率5.5KW。
2、翅片管式换热器，换热总面积2.0m2，材质为紫铜管。
3、不锈钢加温储水箱，容量60L，加温输出功率4.0KW。
4、循环系统开水泵主要参数：总流量：20L/min，扬程：12m，输出功率：120W。总流量计范围40-400L/h。
5、离心风机主要参数：排风量2000m3/h，气压1000Pa，输出功率750W。
6、试验风管选用透明有机玻璃材质，分成风口段，试验段，检测段等，彼此之间选用法兰螺帽联接。
7、环境温度由高精度环境温度传感器器精确测量，万能数据信号键入巡检仪和高精度数字显示表，显示环境温度、摩擦阻力、流速、输出功率等试验全部精确测量主要参数，手动式风门调整排风量。
8、外形尺寸：2000×500×1500mm，外形为不锈钢可移动支撑架，带双刹车轮。
汽液式翅片管换热器实验原理主要是利用热传导、热辐射和对流三种方式进行热交换。蒸汽或高温废气通过翅片管散热器换热基管，将热量传递给基管内壁，内壁再通过热传导将热量传递到外壁和翅片，外壁和翅片通过强制对流和辐射加热周围空气，达到加热的目的。在实际使用中，蒸汽和热水是常见的介质，其中蒸汽由于热失快，需要在短时间内最大限度地利用热量，因此换热器两端通常设有挡板，使散热管互通，有利于提高热效率。而热水则设置多回路排水管，分叉排列，单独连接弯头管，以增加热水停留时间，提高换热效率。
汽液式翅片管换热器实验存在的误差主要有以下几种：
实验设备误差：实验设备由于长期使用或其它原因，可能会有误差，如测量不准确、设备灵敏度下降等。
实验方法误差：不同的实验方法可能产生不同的误差，如实验操作流程不规范、实验条件不稳定等。
随机误差：由于实验过程中随机因素引起的误差，如环境变化、测量仪器噪声等。
系统误差：由于实验设计或实验原理不合理引起的误差，如理论计算公式不准确、实验假设不成立等。
为了减小误差，可以采取多种措施，如选用高精度测量设备、规范实验操作流程、稳定实验条件、增加重复实验次数等。同时，针对不同的误差类型，应采取相应的措施进行消除或减小。
