一、简述

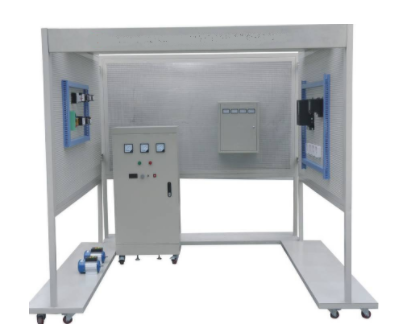

农村在开展房子更新改造、修建新房时，家庭供电系统配电线路组装与调节工作是十分关键的。“KCDQT-05型农村家用供电系统配电线路装调实训设备”是依据《全国各地乡村电工考评培训教材内容》、《农电安全培训教材内容》及《家装电工专业技能》等培训教材内容而研制的。可进行农村家用供电系统配电线路设计与组装、各配电线路的敷设、家用配电线路的调节、家用家用电器组装与调节、家用配电设备盘组装与调节、工具使用等实训项目，可作为各职教中心、职业类型培训和评定机构开展农村电工培训和考评设备，也可作为农村电气设备化技术、供用电技术及建筑电气设备工程技术等有关专业的实训设备。
二、产品特点1.设备结构按农村房子特点设计，能体现农村家庭供电系统配电线路结构。
2.所用实训元器件均为现场常见、典型的低压家用电器元器件。3.所有的配电设备配电线路设计、元器件组装及配电线路敷设均由学生自己动手能力操作，培养学生的实践能力。4.实训具体内容丰富，包含家用供电系统配电线路的整体设计、元器件选型、组装、布线、调节及试运作等项目，能较好地满足有关专业的专业技能实训及农村电工岗前培训、考评要求。
三、技术特性
键入开关电源：单相三线～220V±10%50Hz2.工作环境：环境温度-10℃～+40℃相对环境湿度＜85%(25℃)海拔＜4000m3.设备容积：≤3kVA4.安全特性：具有走电保护作用，安全性合乎国家标准
四、实训项目（一）家用供电系统配电线路的设计与组装1、家用供电系统配电线路的设计（1）照明灯具供电系统配电线路的设计（2）家用家用电器供电系统配电线路的设计2.家用供电系统配电线路敷设（1）照明灯具供电系统配电线路的敷设（2）家用家用电器供电系统配电线路的敷设
（二）家用电气设备元器件的组装1.照明灯具电源开关、插座、插销的组装专业技能
（1）照明灯具电源开关的组装、布线实训A．电源开关的组装要求b．明装（拉线）电源开关的组装、布线c．暗装电源开关的组装、布线
（2）插座、插销的组装、布线、调节A．两孔明装插座的组装、布线b．三孔明装插座的组装、布线c．两孔暗装插座的组装、布线d．三孔暗装插座的组装、布线e．插座的通电调节f．插销的组装、布线、调节实训
日光灯的组装、布线、调节
（1）日光灯的结构认知能力（2）固定不动日光灯的灯架（3）日光灯的联接导线（4）组装灯管、启辉器（5）日光灯的通电调节3.节能灯的组装、布线、调节（1）节能灯零配件的选配（2）组装节能灯挂线盒（3）节能灯的导线联接（4）组装节能灯的灯座（5）组装节能灯的灯管（6）节能灯的通电调节4.吊扇的组装、布线、调节（1）吊扇吊钩的组装实训（2）吊扇及调速器的组装、布线实训（3）吊扇的通电调节实训5.其他照明灯具器具的组装布线、调节（三）小容积配电设备盘的组装（1）单相电度表的组装与布线（2）保护设备的组装与布线（3）小容积配电设备盘的通电调节
