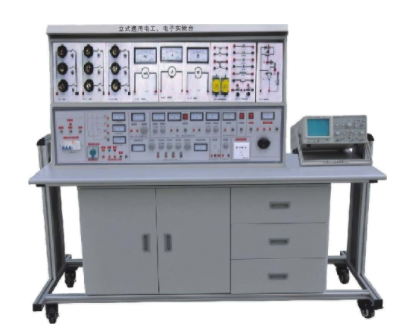

立式通用电工、电子、电拖实验台

KCTY-182D型立式通用电工、电子、电拖（带直流电机）实验台

（积木式挂箱、透明创新模块）

上海科潮科教设备有限公司参考国外类似商品，按照国内实验教学纲要的规定研制的最新产品，它可达到大、中专学校学校、职业学枚、技校电工学、电工基本原理、电子信息技术、交直流电力拖动等课程的实验教学规定。一套机器设备由15台实验台、一台多媒体示教控制台构成，学生台一台二座。实验台由实验屏、控制柜、实验桌构成。实验屏上做电工、电拖实验，实验桌面上作电子信息技术实验。实验屏由若干实验模块盒组成而成，模块盒板面电源电路标记用全新国家行业标准，每一模块盒在实验屏上的部位可任意交换，可根据实验必须便捷地组成成不一样的实验路线，实验便捷、快捷，能使学生在短时间内较快，较好地进行实验。实验桌面上配有通用性九孔线路板，线路板由进口ABS注塑而成，背面装有压铸而成九孔成一组的铜片，表层布有九孔成一组互相联通的插孔，自主创新实验元器件控制模块在其上任意拼插成实验电源电路。实验元器件做成全透明自主创新控制模块，形象化性好，内装元器件一目了然，盒盖与盒体之间选用压卡式构造、检修拆装、拆换便捷。控制柜给予三相四线制开关电源、三相、单相可调开关电源、双路可调直流稳压稳流开关电源、单脉冲数据信号、正弦波、方波、三角波数据信号等。为确保在实验中人身安全及机器设备的安全性，该实验台配有走电及过载维护设备。

该试验室机器设备具备总体构造紧密、外形美观大方、拼装便捷等特征，是各类高等院较、中等专业学校和职业学校电工、电子实验教学理想化换代商品。

一、构造

1、实验桌:规格型号：150*70*80MM，铝合金型材架构，桌面系25MM厚后成形防火板，美观、耐磨、易清洁。存储柜选用高品质三聚氰胺饰面板制做，不变型不褪色。

(1)通用线路板:固定不动在实验桌桌面上，在其上作电子实验

(2)抽屉:左右各l个，置放专用工具。

(3)元器件存储柜:置放元器件

2、电子实验控制模块: 做成全透明自主创新控制模块，形象化性好，内装元器件一目了然，盒盖与盒体之间选用压卡式构造、检修拆装、拆换便捷，在通用电源电路扳上拼插实验电源电路。

3、日光灯:40W，用以日光灯电源电路及功率因数改进实验。

4、控制柜:尺寸:144×30×26(cm)

关键组成部分:

(1)三相熔断器:

规格型号:额定电流2A

主要用途:全部实验台上第一维护设备

(2)电流量键入指示灯:

规格型号:220V氖泡指示灯:

主要用途:标示三相四线开关电源和实验台通断。

(3)漏电保护电源开关:

规格型号:三相四线制，额定电流3A，走电姿势≦30mA

主要用途:具备短路故障，过载、漏电保护，维护人身安全与仪器设备的安全性

(4)开关电源輸出标示:

规格型号:红、绿、黄三只220Ｖ氖泡指示灯:

主要用途:当电源开关接入时，红、绿、黄指示灯亮。

(5)3只沟通交流电压表:

规格型号:0～450Ｖ

主要用途:标示三相0～450Ｖ輸出电压

(6)I/O电源开关:控制三相开关电源輸出

(7)三相开关电源輸出插口:由二组四个接线柱U、V、W、N构成三相四线制开关电源輸出端口号。

(8)数据信号源模块:輸出正弦波、方波、三角波三种波型。

(9)单脉冲源模块:輸出一组正负单脉冲。

(10)直流稳压电源:輸出二路单独持续可调的直流稳压电源。

(11)+5V固定不动稳压电源

(12)3～24V低压沟通交流开关电源:輸出3、6、9、12、15、18、24V低压常见开关电源。

(13)单相开关电源插座组

规格型号:每一插座额定电流为2A。

主要用途:给予国内外几种规范的单相220V开关电源插座。

(14)可调沟通交流开关电源:

规格型号:1.5KVA同轴三相调压器

主要用途:给予0～380V持续可调的沟通交流电压，与此同时可获得０～２４０Ｖ单相可调开关电源。

(l5)沟通交流电压表

规格型号:0～450V

主要用途:用以检测可调三相沟通交流开关电源的輸出电压。

(16)沟通交流开关电源輸出插□:

选用布线座:由4只布线座构成可调沟通交流开关电源的輸出端。　

（17）直流电机调速控制模块：调整直流电机速率模块

（18）直流电机工作中电流量标示控制模块：标示直流电机Ia、If标示阶段

（19）高压直流开关电源控制模块：为直流电机给予0～220V/2A持续可调直流工作中开关电源

 (20)音频放大仪

5、实验屏

实验屏由电工实验模块板控制模块及铝合金喷塑架构构成。

(1)架构:架构内配有滑轨，使实验模块盒控制模块拆装便捷，偏移滑快。

(2)电工实验模块盒控制模块：

模块盒面板控制模块注塑而成，背面安裝元器件，并配有塑胶护罩，使学生触及不上带电位置。护罩与面板融合用较科学的压卡式构造，检修拆装便捷。面板经丝印，组成不一样的元器件路线标记，元器件的布线端均由面板上的接线柱引出（见总配表一）。

二、关键技术指标

l、键入工作中开关电源:三相五线

2、輸出开关电源及数据信号:

(l)A模块:三相四线，具备固定不动三相380V开关电源和0～380V三相可调输出入口。

(2)B模块:沟通交流3、6、9、12、15、18、24V

(3)C模块:双路稳流稳压电源，二路輸出电压都为0～30V，由多圈电位器持续调整，具备预置式限流维护作用。

最大輸出电流量均为2A 电压平稳度: <10－2

负荷平稳度：<10－2 纹波电压: <5mv

(4)D模块:直流稳压5V，电流量0.5A

(5)F模块:220V电压輸出，供外接仪器设备应用。

3、单次单脉冲源:每次可輸出一对正负单脉冲。

4、函数公式信号发生器（正弦波、三角波、矩形波）

1）液晶屏：表明輸出頻率、波型、及波型輸出衰减值

2）頻率调整控制模块：数字式键盘键入所需的波型頻率

3）波型先择控制模块：数字式键盘键入所需的波型

4）波型输出入口：輸出挑选的波型

5）波型輸出力度调整：细调波型輸出力度

6）方波占空比调整：调整方波輸出占空比

7）直流偏置调整：调整波型輸出直流偏置

5、音频功率放大器:键入音频电压不小于l0mV，输出功率不小干lW，音量可调，内有喇叭，用以放大电路扩音。也可作数据信号寻迹仪器设备应用。

6、绝线电阻器: >5MΩ

7、漏电保护:走电姿势电流量≤30mA

三、配置（以三十座为例）

１、实验桌:配有15台实验桌（一台二座），规格型号:150×70×80cm，桌面中央装通用线路板，尺寸为90×35cm，在其上插接实验电源电路，桌下部为元器件存储柜。

2、30张凳

3、控制柜:共15台，每一张实验桌配备1台

4、实验屏:共15台，每一台桌配备l台

5、电工电拖实验模块板控制模块:每台46块，配备690块

6、15套电子实验用的直流电表、电阻器、电容器、变压器、二极管、三极管、集成化、可控硅、感应器等全透明自主创新实验控制模块。

7、客户自备器材:

(1)示波器(型号规格不限)； (2)电子管毫伏表; (3)滑线变阻器; (4)功率表
