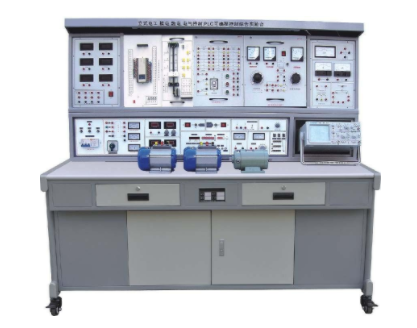

KCLD-626F型立式电工、模电、数电、电气控制PLC单片机综合实验装置

一、商品的特征：

　　实验台具备较健全的安全性维护对策，较齐备的作用。电工、电气控制、PLC可程序编写控制实验元器件选用融入性强的控制模块式挂箱；在实验屏上进行实验，实验方式灵活，动手能力能力强，实验连线接点触碰靠谱，合乎不一样深层，不一样深度广度的教学规定。数电、模电在九孔通用线路板挂箱上进行，根据实验复杂水平选择挂箱个数，根据实验电源电路在通用线路板上拼插实验电源电路，实验元器件做成全透明自主创新控制模块，形象化性好，盒盖印有永不褪色元器件标记，线框清楚美观。盒体与盒盖融合选用较科学的压卡式构造，检修、拆换元器件拆装便捷。该实验台构造有效，学校可随时随地按必须增加新的控制模块挂箱，灵活、经济。

二、可用范畴：

　　可用于高等院校及规定较高的中专学校、技校、职业学校，可进行电工学、电工基本原理、电源电路剖析、模拟电子技术性、数字电路、电气控制机器设备等课程实验。该机器设备是目前试验室机器设备的更新换代或新建、改建试验室的理想化商品，它的配置是学校上水准、上级别的关键标示。

三、实验台、实验屏和实验具体操作桌构造及作用：

1、实验台组成与特性

 1.1.开关电源及主要参数

 1.1.1键入开关电源:三相四线开关电源，键入时指示灯亮

 1.1.2开关电源輸出：有保险丝和漏电保护电源开关二级维护作用。

 A组:单、三相可调沟通交流开关电源，给予三相0～380V持续可调的沟通交流开关电源，与此同时可得至0～250V单相可调开关电源(配有一台1.5KVA的三相自耦调压器，配有三只指针式沟通交流电压表，标示调压器輸出电压)。

 B组:低压沟通交流电压3－24V分七档可调，最大輸出电流量1.5A，电流表标示。

 C组:低压直流稳压电源，电压5V，电流量0.5A，电流表标示。

 D组:双路稳流稳压电源，二路輸出电压均为0～30V，由多圈电位器持续调整，輸出最大电流量为1.5A，每路开关电源輸出有0.5级数字电流表、电压表标示。电压平稳度<10－2，负荷平稳度<10－2，纹波电压: <5mV。

 E组:单相沟通交流市电輸出，供客户自备机器设备应用。

 1.2功率輸出函数公式产生器：

1）选用立即数字頻率生成（DDS）造成高精度正弦波，方波和三角波。选用显示屏LCD表明輸出頻率、波型，衰减值。

2）正弦波輸出力度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

3）頻率范畴: 0.1HZ~3MHz, 选用键盘立即键入数字设置頻率,。

4）輸出力度选用电位器调整，正弦波輸出具备20db,40db衰减。

5）方波占空比可调, 调整范畴：1%-99%调整；方波和三角波选用TTL脉冲信号輸出。

6）頻率计最大测量范畴100MHz，全自动换档。

1.3单次单脉冲:每次可輸出一对正负单脉冲。

1.4音频功率放大器：键入音频 电压不小于10mV，输出功率不低于1W，音量可调，内有喇叭，用以放大电路扩音，也可作数据信号寻迹。

1.5七段译码器：3组七段译码器及相匹配译码表明数码管。

1.6绝缘电阻：>5MΩ

1.7漏电保护：走电姿势电流量≤30MA

２、实验屏：

2.1外测直流电流表：精度０.５级，三位半数字式表明，测量范畴０～1000uA。

2.2外测直流电流表：精度０.５级，三位半数字式表明，测量范畴０～10mA。

2.3外测直流电流表：精度０.５级，三位半数字式表明，测量范畴０～100mA。

2.4外测直流电流表：精度０.５级，三位半数字式表明，测量范畴０～1000mA。

2.5外测沟通交流电流表：精度０.５级，三位半数字式表明，测量范畴０～100mA。

2.6外测沟通交流电流表：精度０.５级，三位半数字式表明，测量范畴０～1000mA。

2.7四路电流量插座：与配置的电流量插头配套设施应用，在实验中实现一表多测。

2.8指针式功率因数表：外测实验电源电路功率因数，2.5级。

2.9指针式±100uA电流表，1.5级，外测。

2.10指针10mA电流表，1.5级，外测。

2.11实验变压器：100W，220V/36V+110V，布线端已由面板接线柱引出，实验便捷。

2.12日光灯照明灯具、实验二用电源电路：由挑选电源开关控制日光灯为实验用或照明灯具用。实验端口号已通过接线柱引出，镇流器、日光灯、启动器已装在实验屏内。

2.13实验屏中部：实验控制模块挂箱实验时安放部位。挂箱调换，安放便捷。

3、实验具体操作桌：提升型双面防火板做成，不形变、不褪色，造型设计美观大方，左右有抽屉，储放专用工具，下边为储放柜，用以储存元元器件。

三、组成与配置：

（1）组成：实验设备由实验屏、实验控制模块挂箱、实验台、实验具体操作桌组成。一台二座，规格型号：160×70×172cm。

1、实验屏：左侧为测量电表及电流量插座，右测为实验变压器，日光灯实验电源电路、功率因数表等，中部为实验时置放挂箱。

 2、实验台：由开关电源、数据信号源、安全性维护设备组成。

 3、实验具体操作桌：桌面实验时置放实验元器件，下部为存储柜存储实验元器件用。

 4、实验控制模块挂箱：

 ZKC-01 电流量源—电压源变换电源电路、受控源特点实验电源电路、直流实验电源电路构成。

 ZKC-02 由常见分立元器件，RC选频网络测定模块构成。

 ZKC-03 三相负荷

 ZKC-04 继电控制一模块

 ZKC-05 继电控制二模块

 ZKC-06 继电控制三模块

ZKC-07 直流电机实验开关电源、调速阶段控制模块、励磁电流、电枢电流量标示表挂箱。

ZKC-08单片机设计实验挂箱一套：51/96/8088/8086三合一单片机设计实验开发设计系统（包含系统主板、软件、步进电机实验控制模块、溫度全自动控制实验控制模块、直流电机实验控制模块、音响控制模块等）。

ZKC-09 PLC主机及变换插口、电源开关：主机为三菱FX1N-40mR，任意配备仿真教学软件一套、工控组态手机软件一套

 PLC模拟演试实验挂箱控制模块：

1）PLC001 交通信号灯PLC全自动控制实验挂箱

 2）PLC002 搅拌器的PLC全自动控制实验挂箱

 3） PLC003 LED数码管表明PLC全自动控制实验挂箱（实物）

4）PLC004 四层电梯轿厢的PLC全自动控制实验挂箱 （实物）

5）PLC005 加工中心刀具库挑选控制实验挂箱（实物）

 6）PLC006 艺术彩灯造型设计的PLC控制实验挂箱

7）PLC007 电机的全自动控制实验挂箱（实物）

8）PLC008 步进电机的PLC控制实验挂箱（实物）

9）PLC009 模拟电视机发送塔实验挂箱

10）PLC010 全自动送料装车系统实验挂箱

11）PLC011 自动售货机实验挂箱

12）PLC012 全自动成形系统实验挂箱

13）PLC013 水塔全自动供电系统实验挂箱

14）PLC014 邮件全自动快递分拣系统实验挂箱

15）PLC015 全自动全自动洗衣机系统实验挂箱

16）PLC016 电镀系统实验挂箱

17）基本实验挂箱

 ZKC-10 数电、模电九孔万能实验线路板一、二模块：线路板进口由ABS注塑而成，背面装有压铸而 成九孔成一组的铜片，表层布有九孔成一组互相联通的插孔，自主创新实验元器件控制模块在其上任意拼插成实验电源电路。

ZKC-11多媒体智能化型实验管理器挂箱

<A>技术性独家代理全国各地首创，实现了教育界的一种提升。

1、选用专用型处理器技术性与配套设施的工业生产控制技术性。

2、高清楚液晶显示屏，图象与文本表明真正，中文菜单栏具体操作界面，人机交互友善。

3、具体操作按键形象化，具体操作简易快捷。

4、可以不联接计算机开展脱机考评，教师与学生有单独界面，教师通过密码进到老师界面出题，学生在一般界面解题。

5、任何一个学生机可做为教师机控制网络设备，实现了并没有电子计算机也可集中化控制全部网络设备

6、机器设备的试题可根据规定开展编写。

7、可设置该设备的任意一处电源电路的路线常见故障状况。

8、可调节常见故障设定点的总数和种类。

9、机器设备的常见故障设定设备构成局域网后，通过主控芯片电子计算机控制每一台机器设备的常见故障设定、常见故障清除、主要参数设置、远程控制起动、到时断开开关电源、全自动得分等作用。

<B>与网络型多新闻媒体管理器系统连接后可实现以下作用：

1、可以任意控制每个机器设备的学生具体操作容许与否。

2、可任意编写试题、试题存盘，任意设定解题限时时间。

3、可对班集体学生的成绩开展统计分析，构成班集体成绩表格。

4、可设定系统登陆密码。

5、能随时随地收卷、阅卷，能对学生的考試状况和考试分数开展统计分析，带动老师精确、全方位地了解学生对各课程内容的把握状况。

6、多媒体作用：可以实时同步播放、演试老师台的专用型 教学软件、教学课件等，提升了学习的效率。可以选配特制功率扬声器，使视频语音解说更为轻轻松松。真正实现了电子计算机教学与实训考评的网络化、信息化管理意义。

7、老师台选配图象收集设备，学生在自己的教学设备上可以见到教师的真正的具体操作流程，也可以调节观查视角，更改了传统的受总数制约、受视角制约的教学方法。

（2）器材配置(1台2座)：

 2台180W三相电动机，1台100W直流电动机，1只MF47数字万用表，1只数字万用表，2套电铬铁及烙铁架，40根叠插式实验连接线， 1套专用工具，2张学生凳。

（3）1套数电、模电实验所需电阻器、电位器、电感、电容器、变压器、感应器、集成化座等全透明自主创新控制模块（元器件已装在模块盒内），自主创新实验元器件控制模块盒体全透明形象化，内装元器件一目了然，盒盖印有永不褪色元器件标记，线框清楚美观，盒盖与盒体选用压卡式构造、检修拆装便捷。

（4）客户自备器材：示波器（型号规格不限），功率表，滑线变阻器，毫伏表。
