电工、模电、数电、电气控制PLC可编程控制综合实验装置

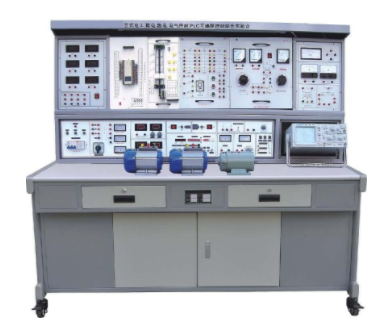

KCLD-626E型电工、模电、数电、电气控制PLC可编程控制综合实验装置

一、商品的特征：

　　实验台具备较健全的安全性维护对策，较齐备的作用。电工、电气操纵、PLC可程序编写操纵实验元器件选用融入性强的控制模块式挂箱；在实验屏上进行实验，实验方式灵活，动手能力能力强，实验连线接点触碰靠谱，合乎不一样深层，不一样深度广度的教学规定。数电、模电在九孔通用线路板挂箱上进行，根据实验复杂水平选择挂箱个数，根据实验电源电路在通用线路板上拼插实验电源电路，实验元器件做成全透明自主创新控制模块，形象化性好，盒盖印有永不褪色元器件标记，线框清楚美观。盒体与盒盖融合选用较科学的压卡式构造，检修、拆换元器件拆装便捷。该实验台构造有效，学校可随时随地按必须增加新的控制模块挂箱，灵活、经济。

二、可用范畴：

　　可用于高等院校及规定较高的中专学校、技校、职业学校，可进行电工学、电工基本原理、电源电路剖析、模拟电子技术性、数字电路、电气操纵机器设备等课程实验。该机器设备是目前试验室机器设备的更新换代或新建、改建试验室的理想化商品，它的配置是学校上水准、上级别的关键标示。

三、实验台、实验屏和实验具体操作桌构造及作用：

1、实验台组成与特性

 1.1.开关电源及主要参数

 1.1.1键入开关电源:三相四线开关电源，键入时指示灯亮

 1.1.2开关电源輸出：有保险丝和漏电保护电源开关二级维护作用。

 A组:单、三相可调沟通交流开关电源，给予三相0～380V持续可调的沟通交流开关电源，与此同时可得至0～250V单相可调开关电源(配有一台1.5KVA的三相自耦调压器，配有三只指针式沟通交流电压表，标示调压器輸出电压)。

 B组:低压沟通交流电压3－24V分七档可调，最大輸出电流量1.5A，电流表标示。

 C组:低压直流稳压电源，电压5V，电流量0.5A，电流表标示。

 D组:双路稳流稳压电源，二路輸出电压均为0～30V，由多圈电位器持续调整，輸出最大电流量为1.5A，每路开关电源輸出有0.5级数字电流表、电压表标示。电压平稳度<10－2，负荷平稳度<10－2，纹波电压: <5mV。

 E组:单相沟通交流市电輸出，供客户自备机器设备应用。

 1.2功率輸出函数公式产生器：

1）选用立即数字頻率生成（DDS）造成高精度正弦波，方波和三角波。选用显示屏LCD表明輸出頻率、波型，衰减值。

2）正弦波輸出力度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

3）頻率范畴: 0.1HZ~3MHz, 选用键盘立即键入数字设置頻率,。

4）輸出力度选用电位器调整，正弦波輸出具备20db,40db衰减。

5）方波占空比可调, 调整范畴：1%-99%调整；方波和三角波选用TTL脉冲信号輸出。

6）頻率计最大测量范畴100MHz，全自动换档。

1.3单次单脉冲:每次可輸出一对正负单脉冲。

1.4音频功率放大器：键入音频 电压不小于10mV，输出功率不低于1W，音量可调，内有喇叭，用以放大电路扩音，也可作数据信号寻迹。

1.5七段译码器：3组七段译码器及相匹配译码表明数码管。

1.6绝缘电阻：>5MΩ

1.7漏电保护：走电姿势电流量≤30MA

2、实验屏：

2.1外测直流电流表：精度０.５级，三位半数字式表明，测量范畴０～1000uA。

2.2外测直流电流表：精度０.５级，三位半数字式表明，测量范畴０～10mA。

2.3外测直流电流表：精度０.５级，三位半数字式表明，测量范畴０～100mA。

2.4外测直流电流表：精度０.５级，三位半数字式表明，测量范畴０～1000mA。

2.5外测沟通交流电流表：精度０.５级，三位半数字式表明，测量范畴０～100mA。

2.6外测沟通交流电流表：精度０.５级，三位半数字式表明，测量范畴０～1000mA。

2.7四路电流量插座：与配置的电流量插头配套设施应用，在实验中实现一表多测。

2.8指针式功率因数表：外测实验电源电路功率因数，2.5级。

2.9指针式±100uA电流表，1.5级，外测。

2.10指针10mA电流表，1.5级，外测。

2.11实验变压器：100W，220V/36V+110V，布线端已由面板接线柱引出，实验便捷。

2.12日光灯照明灯具、实验二用电源电路：由挑选电源开关操纵日光灯为实验用或照明灯具用。实验端口号已通过接线柱引出，镇流器、日光灯、启动器已装在实验屏内。

2.13实验屏中部：实验控制模块挂箱实验时安放部位。挂箱调换，安放便捷。

3、实验具体操作桌：提升型双面防火板做成，不形变、不褪色，造型设计美观大方，左右有抽屉，储放专用工具，下边为储放柜，用以储存元元器件。

三、组成与配置：

（1）组成：实验设备由实验屏、实验控制模块挂箱、实验台、实验具体操作桌组成。一台二座，规格型号：160×70×172cm。

1、实验屏：左侧为测量电表及电流量插座，右测为实验变压器，日光灯实验电源电路、功率因数表等，中部为实验时置放挂箱。

 2、实验台：由开关电源、数据信号源、安全性维护设备组成。

 3、实验具体操作桌：桌面实验时置放实验元器件，下部为存储柜存储实验元器件用。

 4、实验控制模块挂箱：

 ZKC-01 电流量源—电压源变换电源电路、受控源特点实验电源电路、直流实验电源电路构成。

 ZKC-02 由常见分立元器件，RC选频互联网测定模块构成。

 ZKC-03 三相负荷

 ZKC-04 继电操纵一模块

 ZKC-05 继电操纵二模块

 ZKC-06 继电操纵三模块

ZKC-07 直流电机实验开关电源、调速阶段控制模块、励磁电流、电枢电流量标示表挂箱。

ZKC-09 PLC主机及变换插口、电源开关：主机为三菱FX1N-40mR，任意配备仿真教学软件一套、工控组态手机软件一套
