一、简述
本设备综合性了目前大中专学校“电力拖动”、“加工厂电气控制技术”、“继电触碰操纵”等课程实验纲要的规定，尤其可用于各学校现环节实验机器设备的升级更新改造，为高等专业学校、职业技术学院、技能培训新建或改建试验室，快速设立实验课程给予了理想化的实验设备。本设备充足培养学生的动手能力能力，可进行工科专业多课程如“电力拖动”、“电气控制技术”等实验。
二、特征
1、综合性性强：本实验设备综合性了目前国内各类学校加工厂电气操纵课程的全部实验项目，
客户可根据必须选购实验构件，实验的深层可根据必须作灵活调节，推广与提升可根据教学的进度有机地融合。
2、科学性强：设备占地面积少，节省实验用地，降低基建投资；试验室齐整美观，改进实验自然环境；实验内容丰富，设计方案有效，除了加重理论专业知识外，还可融合具体状况设立出设计方案性、综合性性实验。
3、安全性性强：配有电压型漏电保护器和电流量型漏电保护器，保证具体操作者的安全性；各开关电源輸出均有监示及短路故障维护等作用，各测量仪表均有的维护作用，应用安全性靠谱。电机装在实验台内，用全透明有机玻璃做防护面板，电机运行状况一目了然，又提升安全性性。
三、技术性特性
1、键入开关电源：三相四线(或三相五线) ～380V±10% 50Hz
2、工作中自然环境：溫度-10℃～+40℃ 相对湿度＜85%(25℃)
3、外形尺寸：135×72×155cm3
4、设备容积：＜1.0KVA
四、基本上实验项目：
1．闸刀电源开关正转操纵路线 15．QX3-13型Y/△全自动起动操纵路线
2．接触器点动正转操纵路线 16．半波整流器耗能制动操纵路线
3．具备自锁的正转操纵路线 17．全波整流器耗能制动操纵路线
4．具备过找维护的正转操纵路线 18．C620车床电气操纵路线
5．倒顺电源开关操纵正反转操纵路线 19．手动式降血压起动
6．接触器联锁的正反转操纵路线 20．单相运作反接制动操纵路线
7．按钮联锁的正反转操纵路线 21．电动葫芦电气操纵路线
8．按钮接触器复合型联锁操纵路线 22．C6163车床电气操纵路线
9．自动往返行程安排操纵路线 23．操纵电源电路联锁操纵路线
10．接触器操纵串连电阻器降血压起动路线 24．主电源电路联锁操纵路线
11．时间汽车继电器操纵串连电阻器降血压操纵路线 25．直流电机运行
12．手动式Y/△降血压起动 26．直流电机的调速
13．接触器操纵Y/△降血压起动 27．直流电机的反速
14．时间汽车继电器操纵Y/△降血压起动 28．直流电机制动实验
运用以上28项实验元器件，还可进行几十项实验，在此不一一例举。

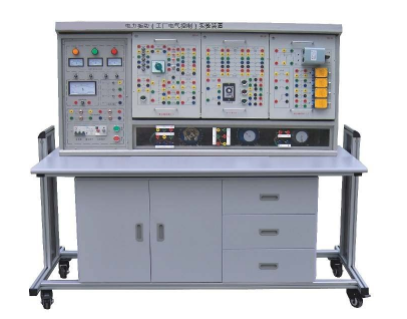

五、设备的配置
本设备关键由开关电源仪器设备操纵屏、挂箱、实验桌、电机及专用型导线构成。
（一）开关电源仪器设备操纵屏
操纵屏为两层亚光密纹喷塑构造，铝质面板，为实验给予三相沟通交流开关电源、测量仪表及安全性维护设备。
1、三相开关电源键入指示灯，标示外部开关电源与实验通断状况。
2、三相线电压标示沟通交流电压表，450V，3只。
3、三相四线开关电源輸出，具备过载、短路故障、漏电保护。
4、5A沟通交流电流表1只。
5、四路电流量测量插座。
（二）实验桌
实验桌主体为两层铁质亚光密纹喷塑构造，桌面为防火安全、防潮、耐磨高相对密度板，造型设计美观大方。
（三）实验挂箱
1、740E1 继电触碰操纵（一）
熔断器五只，按钮一只（绿），变压器一只（380/36+6.3），转换开关一只，信号灯三只，整流器电源电路，耗能制动电阻器（510Ω/50W），交流接触器一只，热继电器一只。
2、740E2 继电触碰操纵（二）
行程开关四只，倒顺电源开关一只，热继电器一只。各元器件的工作中端子均已引到面板上，供实验布线用。
3、740-E3继电触碰操纵（三）
交流接触器三只，通电延时时间汽车继电器一只，操纵按钮三只（二绿一红）。各元器件的工作中端子均已引到面板插座上，供实验布线用。
4、740E4 直流电机调速与工作中开关电源挂箱
给予0～220V/2A直流电源和直流电机调速（Ra、Rf）部件。
5、直流电机一台（50W），固定不动在操纵屏右下方，透过全透明有机玻璃能看清电机的工作中情况。
6、沟通交流三相鼠笼电机二台（Y/△ 380V /180W），固定不动在操纵屏右下方，透过全透明有机玻璃能看清电机的工作中情况。
7、实验连接线：选用高靠谱护套构造手枪插连接线，里面选用无氧铜抽丝而成，秀发丝般的多股线，外包聚氯乙烯绝缘层层，具备绵软、耐压、韧性好等优势，插头选用实芯铜质件外套铍轻铜弹片，触碰优良。
8、专用工具：配置MF-47数字万用表一只，尖嘴钳一把，″–、+″字螺丝刀各一把。
