一、商品特征
实验台具备较健全的安全性维护对策，较齐备的作用。在前几代的商品基本上各层面做了比较大的改善，实验项目更为丰富，遮盖面广，实验内容规定更高，实验深层有比较大提升，使实验更为深度详细。实验台安装智能化系统数字直流电表，测量精度高，测量范畴宽，应用便捷。数字部分实验运用进口新式集成化座，实验时集成化座插拔便捷，触碰靠谱，集成化座装在ABS塑胶通用性基座上，集成化座脚引至接插孔，联接便捷。运用该集成化座仅需拆换集成化座就能无制约进行数字电路实验。有利于学生课外兴趣工作组电源电路开发设计，学生毕业设计等。自主创新实验元器件控制模块盒体全透明，形象化性好，提升学生对路线和元器件的感性认识。实验元器件分立式，学校除能进行具体指导书上实验还可以运用元器件设计方案合乎自身规定的实验内容，为对实验教学上胆大自主创新的学校试验室基本建设给予了优良的平台。实验台相对高度为110cm，试验室部署不受机器设备相对高度制约，有益于老师解读。
二、可用范畴
可用高等院校及规定较高的中专学校、技校、职业学校、科研部门，可进行数字电路、模拟电子技术性实验，运用其平台也可进行其他学科实验。是目前试验室更新换代或新建改建试验室的理想化商品。
三、实验台组成与特性
1、开关电源及主要参数
1.1键入开关电源：沟通交流220V单相三线开关电源，键入时指示灯亮。
1.2开关电源輸出：有内嵌式商业保险盒和单相走电电源开关二级维护作用。
A组：0.5KVA单相调压器，輸出电压0—240V，有数字表标示。
B组：低压沟通交流3，6，9，12，15，18，24V开关电源，最大輸出电流量1.5A。
C组：低压直流稳压电源，±5V，±12V。
D组：双路恒流稳压电源，二路电压均为0-30V，内置式汽车继电器全自动换档，多圈电位器持续调整，应用便捷。輸出最大电流量1.5A，具预置式限流维护作用，每路輸出有0.5级数字电流表，电压表标示，电压平稳度＜10-2，负荷平稳度＜10-2，纹波电压＜5mv。
E组：万能开关电源插座：为国内外各种仪器设备给予工作中开关电源。
1.3、七段译码器：3组七段译码器及相匹配译码表明数码管。
1.4、音频功率放大器：键入音频电压不小于10mv，输出功率不低于1W，音量可调，内置喇叭，用以电源电路扩音，也可作数据信号寻迹。
1.5、数显外测沟通交流直流电压表：三位半数字表明，精度0.5级，测量范畴：0—99.9v。
1.6、智能化型直流数字电流表：精度0.5级，选用ICL企业高特性AD转化器配以快速MPU模块设计方案而成通过键控、数显窗口实现人机对话作用操纵方式。具备全自动与手动式量程，20mA、200mA、2000mA三档，测量范畴：0-2000mA。具备数据储存与查询、超量程警报、标示作用。
1.7单次单脉冲：每次可輸出一对正负单脉冲。
1.8、功率輸出函数公式产生器：
1）选用立即数字頻率生成（DDS）造成高精度正弦波，方波和三角波。选用显示屏LCD表明輸出頻率、波型，衰减值。
2）正弦波輸出力度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）頻率范畴: 0.1HZ~3MHz, 选用键盘立即键入数字设置頻率,。
4）輸出力度选用电位器调整，正弦波輸出具备20db,40db衰减。
5）方波占空比可调, 调整范畴：1%-99%调整；方波和三角波选用TTL脉冲信号輸出。
6）頻率计最大测量范畴100MHz，全自动换档。

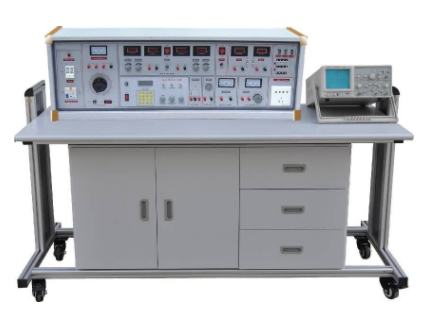

2、实验具体操作桌：由双面饰面板做成，不形变、不裉色，尺寸：160×70×80cm。铝合金架构，造型设计美观大方，中间配有抽屉，储放专用工具，左右二只存储柜用以存储元器件。
四、整套机器设备组成与配置（以二十四座为例）
1、实验具体操作桌12张，一桌二座。实验桌外形尺寸为160×70×80cm。餐桌中央配备九孔万能电源电路插板，线路板进口由ABS注塑而成，背面装有压铸而成九孔成一组的铜片，表层布有九孔成一组互相联通的插孔，元器件盒在其上任意拼插成实验电源电路。自主创新实验元器件控制模块盒体全透明形象化，内装元器件一目了然，盒盖印有永不褪色元器件标记，线框清楚美观，盒盖与盒体选用压卡式构造、检修拆装便捷。每张具体操作桌配有一粒胶皮板，维护通用电源电路插板和桌面（如必须在桌上置放仪器设备、电焊焊接等）。实验具体操作桌下部有二只元器件存储柜，置放实验元器件及存储板。
2、实验台：共12台，每张学生实验具体操作桌上配备1台。
3、器材配置：26只指针式1.5级直流电流表、13只MF47数字万用表、13只数字万用表、25套电铬铁和烙铁架、13套剥线钳、尖嘴钳、螺丝刀等专用工具，13套实验所需的电阻器、电位器、电感、电容器、集成电路、变压器、条形磁石、逻辑性电平电源开关、逻辑性脉冲信号表明、91只集成化座等全透明自主创新元器件控制模块（元器件己装在全透明自主创新元器件控制模块盒内），25张学生凳，1个双门立柜。
4、客户自备器材：双踪示波器（型号规格不限），电子管毫伏表，滑线变阻器。
五、实验项目
