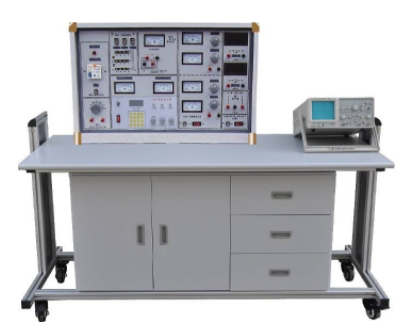

本实验机器设备可进行数字电子技术、模拟电子技术性和EDA实验，合适大、中专学校学校电子课程的实验和毕业设计。
一、商品特征：
1、该系统软件选用“主板（基本上实验系统软件）+适配板（免费下载板）”的双板式构造，配备灵活，适配板可选配Altera、Lattice、Xilinx等多家国际性知名的PLD企业大部分ISP或现场配备的CPLD/FPGA开展程序编写免费下载，包含可对不一样工作中电压CPLD/FPGA的程序编写，且在程序编写中无须做任何跳线转换即能全自动鉴别主系统软件上的处理芯片，安全性靠谱，合适学生高相对密度的实验具体操作。
2、该系统软件给予优良的混和电压（MV）兼容作用，具有了5V、3.3V、2.5V、1.8V不一样芯核电压的CPLD/FPGA元器件程序编写免费下载和实验开发设计的全兼容作用。因而，客户可防止单5V的EDA实验系统软件落伍取代之虑。
3、该系统软件可程序编写PLD元器件与实验控制模块的联接全部选用自主连线，在PLD元器件有限资源标准下，最大程度的联接上尽很有可能多的键入輸出元器件和实验控制模块。可彻底达到从简单数字电路到复杂数字系统软件的设计方案实验。且PLD的I/O资源彻底开放，也可依靠该开发设计系统软件进行有关开发设计项目。
4、EDA实验开发设计系统软件上提升了我企业的商品“电子实验模拟演试设备”控制模块，通过它我们把一些复杂的实验系统软件例如电梯轿厢控制系统软件、刀库操纵系统软件软件化，即把这此实验系统软件做成软件动漫的方式，随后用CPLD/FPGA元器件程序编写来操纵它们，为此来做到操纵真正系统软件的效果。通过这个设备我们可以拓展十多个具备具体价值的实验，使学生的实验更贴近于具体系统软件和项目的开发设计。
5、数电、模电自主创新实验全透明控制模块盒体全透明形象化，内装元器件一目了然，盒盖印有永不褪色元器件标记，线框清楚美观，盒盖与盒体选用压卡式构造、检修拆装便捷，在桌面中央通用性九孔线路板上任意拼插盒成实验电源电路，实验便捷、快捷，动手能力能力强。
二、技术性特性：
1、键入电压：沟通交流220V±10% 50Hz
2、溫度：-10℃～40℃，相对湿度＜85%（25℃）
3、设备容积：＜1KVA
4、外形尺寸：1600mm×700mm×1200mm
三、作用与构造：
（一）实验台部分:
1、开关电源
1.1开关电源键入:工作中电压220V±5%(50Hz)，键入时指示灯亮。
1.2开关电源輸出：有保险丝和漏电保护电源开关二级维护作用。
A组:低压沟通交流电压3-24V分七档可调，輸出电流量1.5A。
B组: 二组相互之间单独的0-30V直流稳压电源，内置式汽车继电器全自动换档，多圈电位器持续调压，輸出电流量2A，具备预置式限流维护作用。
C组:低压直流稳压电源，电压+5V，+14V。
D组:单相市电輸出，供客户自备仪器设备应用。
2、功率輸出函数公式产生器：
1）选用立即数字頻率生成（DDS）造成高精度正弦波，方波和三角波。选用显示屏LCD表明輸出頻率、波型，衰减值。
2）正弦波輸出力度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）頻率范畴: 0.1HZ~3MHz, 选用键盘立即键入数字设置頻率,。
4）輸出力度选用电位器调整，正弦波輸出具备20db,40db衰减。
5）方波占空比可调, 调整范畴：1%-99%调整；方波和三角波选用TTL脉冲信号輸出。
6）頻率计最大测量范畴100MHz，全自动换档。
3、七段译码器及相匹配译码表明数码管。
4、EDA实验系统软件硬件配置构造及配备：
4.1 可选适配卡资源（标配1032实验卡）
（1）1032实验卡：Lattice企业6000门CPLD元器件，配免费下载电缆线；
（2）EP1K30实验卡：Altera企业30000门FPGA元器件，配免费下载电缆线；
（3）EP1K100实验卡：Altera企业100000门FPGA元器件，配免费下载电缆线；
（4）EP1C6T144实验卡：Altera企业150000门FPGA/SOPC元器件，带配备芯
片：EPCS4（4Mbits），配免费下载电缆线。
（5）EP1C12TQ240实验卡：Altera企业300000门FPGA/SOPC元器件，带配备芯
片：EPCS4（4Mbits），配免费下载电缆线。
（6）PAC10实验实验卡：Lattice企业模拟EDA元器件，配免费下载电缆线。
（7）PAC20实验实验卡：Lattice企业模拟EDA元器件，配免费下载电缆线。
