一、简述

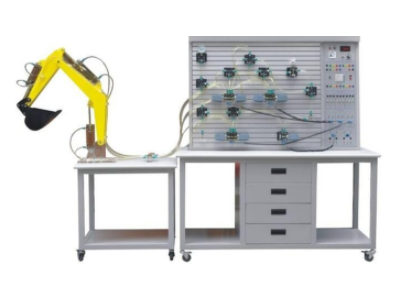

本设备选用全透明有机玻璃机壳的液压元件及防漏全透明油管，能清楚形象化的观查到液压元件内部构造和流动性全过程。可真正演试挖机工作中设备的发掘、卸料、提高等姿势、多种操纵方法（手动式、汽车继电器、PLC）的基本上回路实训。合适大中专学校机电类专业“液压传动”、“液压机与气压传动”等课程的教学实训必须。
二、技术性主要参数
1、键入开关电源：AC220V．允差±l0%，50Hz；
2、设备容积：≤1kVA；
3、工作中自然环境溫度：－5℃～40℃；
4、工作中环境湿度：≤90%(40℃时)；
5、外形尺寸：1500mm×650mm×1700mm
6、液压泵站：
（1）系统软件额定压力1.3MPa；
（2）定量分析齿轮泵-电机1套：选用内轴一体式安裝，构造紧密，噪声低；定量分析齿轮泵：额定总流量6L∕min，压力2.5 MPa；电机：沟通交流220V电压，功率250W。
7、液压元件：
选用全透明加工工艺生产加工而成，最大工作压力2.0MPa。每个全透明液压元件皆配有底板，可便捷、随便地安放在具体操作面板上。油路搭接选用半封闭式式快换连接头，并且选用全透明塑料软管，可清楚形象化看见油路的流动性，不漏油。
8、家用电器操纵模块
（1）PLC主机控制模块：主机采用三菱FX1S-20MR主机，12路DC键入／8路汽车继电器輸出。
（2）配有操纵控制模块：开关电源模块，PLC操纵控制模块，汽车继电器操纵控制模块，操纵按钮控制模块，液压元件单独控制模块等。
9、电磁换向阀：AC24V .吸力3mpa
三、构造规定
1、挖机有弯臂、直臂、挖斗、挖斗连杆、液压缸和基座支撑架构成。
2、挖机弯臂、直臂、挖斗、挖斗连杆均选用五颜六色有机玻璃人工生产加工而成。
3、液压缸选用全透明进口有机玻璃车削加工而成，清楚的见到内部构造，液态流动性与活塞挪动全过程。
4、基座支撑架选用进口有机玻璃生产加工而成。
5、选用PLC操纵液压系统实现发掘、提高、卸料等作用。
四、关键特征
1、全透明液压挖掘机系统软件与PLC实训设备关键由实训桌、实训台、挖机实验台、液压泵站、液压元件和家用电器操纵元器件、可程序编写控制板（PLC）等部件构成。
2、实训桌、实训台为铁质两层亚光密纹喷塑构造，实训桌柜内储放液压元件等。
3、配置全常见液压元件：每个液压元件均配有安裝底板，可便捷、随便地将液压元件安放在铝合金型材面板上（面板带“T”沟槽方式的铝合金型材构造）。油路搭接选用半封闭式式快换连接头，拆接便捷，不漏油。
4、实训元器件均为全透明有机材料生产加工而成，有利于了解把握几十种常见液压元件的构造，特性及主要用途。把握几十种基本上回路的原理，实训拼装回路快捷、便捷。
5、通过机械设备控，传统汽车继电器操纵，优秀的PLC全自动操纵与PLC程序编写及监管技术性于一体，灵活实现其作用。
6、实验操纵模块也可以选用单独的汽车继电器操纵模块开展电气操纵，通过较为，突显PLC可编程序操纵的优异性和优秀性，加重对PLC单片机编程器的了解与把握。
五、关键作用：
1、真正演试挖机工作中设备的发掘、卸料、提高等姿势；
2、了解挖机液压系统构成及原理，各元器件内部构造及工作中全过程；
3、开展挖机液压系统拆装和组成、电气控制系统软件回路实验；
4、开展挖机液压系统压力主要参数的测量实验。
