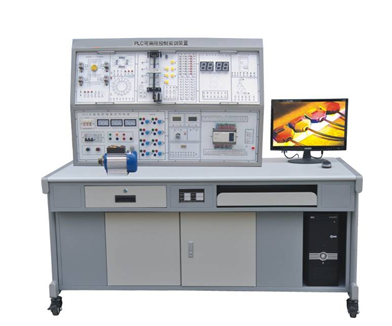

一、简述
本实训设备集可程序编写逻辑性控制板、三菱PLC程序编写软件、西门子PLC程序编写软件、仿真软件、实训控制模块、实训实物、电气实训控制模块、电气元器件控制模块等于一体。在本设备上，可形象化地开展PLC的基本上命令练习，多个PLC具体运用的模拟及实物操纵练习。设备配置的主机选用运用普遍的西门子S7-1500系列产品（CPU1513-1PN），三菱FX3U-48MR可程序编写控制板本机集成化24路数字量键入24路数字量輸出，配备模拟量键入輸出控制模块FX3U-3A-ADP（2路模拟量键入1路模拟量輸出）及通信控制模块FX3U-485BD配套设施USB-FXSC09通讯程序编写电缆线、西门子TP900 Baisic触摸屏，三相鼠笼异步电机，并给予实训所需的+24V/1A、+5V/1A直流电源。
本实训设备合适高职院校、职业学校、技校的机电机器设备安裝与检修、机电技术性运用、电气运作与操纵、电气技术性运用、电子家用电器运用与检修等专业和非机电类专业的《可程序编写控制板技术性》、《电气及PLC操纵技术性》、《PLC以及运用》的实训。也合适技工学校、职业培训学校、职教中心、评定站的PLC实操、技能鉴定考评。
二、技术性特性
1、键入开关电源：三相四线（或三相五线）～380V±10% 50Hz
2、工作中自然环境：溫度-10℃～+40℃ 相对湿度＜85%(25℃)
3、设备容积：＜500VA
4、重 量：＜110Kg
5、外形尺寸：1600mm×750mm×1600mm
6、安全性维护：具备漏电压、漏电流量、过载维护设备
三、实训设备的基本上配备及作用
1、实训操纵屏（铁质两层亚光密纹喷塑构造）：挂放实训控制模块，内置滑槽，控制模块在实训屏上可任意挪动。
2、实训桌：钢木结构，桌面为防火安全耐磨材料制做，具备置放专用工具抽屉、键盘托、显示屏搁板。
3、网孔板：具备知识产权的网孔实训板，构造恰当，实训时电气元器件不需螺丝固定不动，只需一插一拉就可以紧紧固定不动在网孔板上，省时省劲，灵活快捷。
4、控制柜：
（1）沟通交流开关电源操纵模块
三相四线380V沟通交流开关电源经空气开关后给设备配电，电网电压表监管电网电压，配有带灯保险丝维护，操纵屏的配电由钥匙电源开关和启停电源开关操纵，与此同时具备走电告警标示及告警校准。
给予三相四线380V、单相220V开关电源各一组，由启停电源开关操纵輸出，并配有保险丝维护。
（2）定时器兼警报记录仪
定时器兼警报记录仪，平时作钟表应用，具备设置时间、按时警报、断开开关电源等作用；还可全自动纪录因为布线或具体操作不正确所导致的走电告警频次。
（3）直流电源、直流电压/电流表、逻辑性輸出及标示等
直流电压：0～10V可调輸出；直流电流量：4～20mA；直流数字电压表/电流表；电压表量程0～200V、键入阻抗为10MΩ、精度0.5级；电流表量程0～200 mA、精度0.5级；与此同时配有逻辑性电平輸出（点动、自锁）、逻辑性电平标示、LED数码管、方向标示器、八音盒、直流24V汽车继电器、数据信号变换座若干。
（4）主机实训部件（1）
带显示器的 CPU；工作中储存器可储存 300 KB 编码和 1.5 MB 数据；位命令实行时间 40 ns；4 级防护体制，加工工艺作用：运动操纵，闭环控制操纵，计数与测量；追踪作用；PROFINET IO 控制板，适用 RT/IRT，特性升级 PROFINET V2.3，双端口，智能化机器设备，适用 MRP、MRPD，传送协议书 TCP/IP，安全性开放式客户通讯，S7 通讯，Web 服务器，DNS 手机客户端，OPC UA 服务器数据浏览，稳定系统总线循环系统时间，路由作用；运作系统软件选件，固件版本 V2.5（4）主机实训部件（2）
配备三菱FX系列产品FX3U-48MT主机，集成化数字量I/O（24DI/24DO）、配备模拟量键入輸出控制模块FX3U-3A-ADP 2路模拟量键入1路輸出,配备串口通信通信控制模块FX3U-485BD、配置一条通信电缆线FXSC-09,
（5）触摸屏实训主件
9.0'' TFT 显示器，800 x 480 清晰度，16M 色；触摸屏；1 x MPI/PROFIBUS DP，1 x 适用 MRP 和 RT/IRT 的 PROFINET/工业以太网插口（2 个端口号）；2 x 多新闻媒体卡插槽；3 x USB
