一、简述
PLC可程序编写控制板是以微处理机基本发展起來的新式工业生产操纵设备。它以容积小、作用强、稳定性高及其运用安裝便捷的特征，迅速在我国的工业生产操纵中占有了核心影响力，而且持续发展。根据这一发展局势，全国各地各大专院校、各类职业技术学校都将PLC教学列入教学每日任务，作为电子、电气及其工业自动化类专业的一门必需棵。PLC可程序编写实验系统软件是根据这一教学规定开发设计的新一代PLC教学商品，自商品发布以来，获得了各大学校教学老师和专家的一致五星好评。全套设备设计方案有效、作用强劲、具体操作简易便捷，对学生了解和把握可程序编写控制板的操纵基本原理和具体操作方式。加速学习PLC的程序编写方式。都具备巨大的带动。是PLC教学中的理想化专用工具
二、系统软件组成
1.PLC可程序编写控制板实验台 2.PLC可程序编写控制板实验设备
3.PLC可程序编写控制板具体操作桌 4.程序编写运用软件
5.仿真教学软件 6.PLC及转接通信电缆线
7.计算机或手持单片机编程器（客户自备或代购）

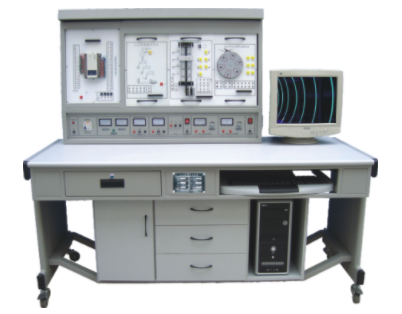

三、PLC可程序编写控制板实验台
（一）作用、特征
1、实验台包含
（1）沟通交流开关电源键入区 （6）PLC主机、程序编写电缆线
（2）LED发亮管、指示灯 （7）輸出负荷标示
（3）键入模拟电源开关（按钮和电源开关） （8）LED数码管 、蜂鸣器
（4）直流稳压电源5V1A，24V2A （9）PLC键入 、輸出端口号
（5）直流电机、汽车继电器
2、PLC主机的键入輸出端口号均已引到面板上。键入可以接模拟键入电源开关、行程开关或接近开关等。輸出可以接面板上的指示灯、数码管和汽车继电器、直流电机和蜂鸣器，还可以与演试设备相联接，可运用具体的工业生产操纵。
3、PLC主机一般选用日本原装的三菱系列产品主机。如客户规定时也可配置其他型号规格主机。
4、JDS-01型实验台本身含有24V2A的开关电源。可以立即用以輸出负荷或与演试设备插口或与其它相匹配设备相接。
5、实验台构造选用挂箱式，有利于实验项目拓展和客户第二次开发设计。
6、双口布线法：PLC实验台与实验挂箱设备之间的联接就可以选用自锁紧接插件，单线逐点联接，以提升动手能力动脑筋能力，加重了解PLC的构造作用，又可通过排线一次性联接，以提升实验连线速率，与其他生产厂家的单一联接法对比具备肯定优异性。
7、可进行PLC操纵基本原理基本上实验、运用实验及其用以真正的工业生产操纵。
（二）实验项目
1．与、或、非逻辑性作用实验 2．定时器、计数器作用实验
3．跳转、支系作用实验 4．移位寄存器实验
5．数据处理方法作用实验 6．微分、位具体操作实验
7．交通信号灯PLC全自动操纵实验 8．搅拌器的PLC全自动操纵实验
9．LED数码官表明PLC全自动操纵实验 10．四层电梯轿厢的PLC全自动操纵实验
11．加工中心刀具库挑选操纵实验 12．艺术彩灯造型设计的PLC操纵实验
13．电机的全自动操纵实验 14．步进电机的PLC操纵
15．模拟电视机发送塔实验实验 16．全自动送料装车系统软件操纵实验
17．自动售货机实验 18．全自动成形实验
19．水塔全自动供电控制系统软件实验 20．邮件全自动快递分拣实验
21．全自动全自动洗衣机控制系统软件模拟实验 22．电镀全过程操纵实验
（三）技术性主要参数
1、PLC主机：键入：24点 輸出16点(可挑选)
2、型号规格：三菱FX1N-40MR（也可挑选西门子、欧姆龙，价钱另议）
3、輸出电压：直流24V，电压表标示
4、运用运用软件程序编写
5、开关电源键入：沟通交流220V，50Hz
6、电流量 ≥2A，电流量具备过载维护◆外形尺寸：168×70×140 cm3
四、PLC可程序编写控制板实验设备
该设备是为了相互配合PLC可程序编写控制板实验台应用而设计方案的外接演试设备。它由LED发光二极管、大型LED数码管、直流电机、步进电机等实行组织用其他外围电源电路模拟具体工业生产操纵全过程中的情况，它品牌形象栩栩如生的演试了PLC的全部实行全过程。通过该设备，可以锻练学生的动手能力能力，可以品牌形象栩栩如生的实行组织认证自己编写程序的恰当性，把握PLC的具体运用，提高学生对PLC的学习培训兴趣。该设备在演试屏上部位可任意挪动、交换。
演试设备上对PLC的键入輸出均选用24V开关电源，5V开关电源供实行组织中的外围应用，每套演试设备关键由十七块实验挂箱构成.
