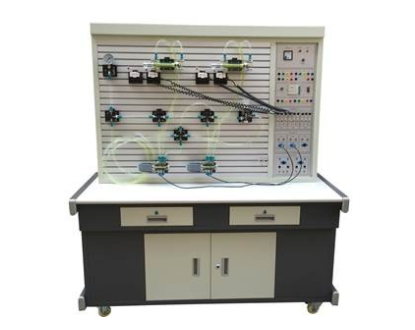

KCYCM-03型透明液压与气动PLC控制综合实训装置（组态软件控制）
商品简述：全透明液压机与气动PLC操纵综合性实训设备是我企业根据高校机电一体化对气、电、液操纵的课程标准规定，我企业液压机PLC操纵与气动PLC操纵实训机器设备的优势，选用了开放型综合性实验台构造，普遍征求专家教授与教师的建议，经持续自主创新改善研制而成的。是目前集气动操纵技术性、液压传动操纵技术性以PLC操纵的理想化的综合性性实训机器设备。实训可以让学生形象化、理性地比照、了解气、电、液各自具备的特征、特色、及优点和缺点等。
液压机实验元器件均为全透明有机材料做成，全透明形象化。有利于了解把握几十种常见液压元件的构造、特性及主要用途。把握几十种基本上实验回路的工作中全过程及基本原理。实验时，拼装实验回路快捷、便捷。气动实训与液压机实训电气主控芯片模块配置2套PLC操纵与2套汽车继电器操纵，简易好用。
实验台构成：实训系统软件选用“二合一”双面构造，即一张实验桌可供两组四位学生各自开展气动实验与液压机实验，也可以双面与此同时开展气动液压机综合性实验，提升共享资源资源，提升商品的特性价钱比。总体构造简易，好用性强。
该实验台为铁质两层亚光密纹喷塑构造。美观大方，牢固经久耐用，具体操作便捷。基本上配备为：气动实验元器件1；气动实验PLC操纵控制模块1套；无油低噪声空压机1台；液压机实验元器件1套，液压机实验PLC操纵控制模块1套；液压机实验泵房1台。
本实验系统软件选用专用型单独液压机实验泵房，配直流电机无级调速系统软件，并且电机速率控制系统软件内部具备安全性限速作用，可以对輸出的最大速率开展制约。配有油路压力调定作用，可以调定輸出压力油的安全性工作压力。配置全常见液压元件：每个液压元件均配有安裝底板，可便捷、随便地将液压元件安放在铝合金型材面板上（面板带“T”沟槽方式的铝合金型材构造）。油路搭接选用快换连接头，拆接便捷，不漏油。
运用此套实训机器设备既可各自单独地开展气动操纵、液压机操纵相对应的基本上回路以及运用实验，也可综合性地开展互相相互配合的实验：如实现气-电操纵，气-液操纵，电-液操纵，气-电-液综合性操纵等。
液压机全透明技术性主要参数：
一、关键技术性主要参数
1、开关电源：AC220V允差±l0%，50Hz；
2、直流电源键入AC220V 輸出DC24V/3A
3、设备容积：≤1kVA；
4、工作中自然环境溫度：－5℃～40℃；
5、工作中环境湿度：≤90%(40℃时)；
6、外形尺寸：1500mm×1000mm×1750mm
7、液压泵站：
（1）系统软件额定压力0.8MPa；
（2）定量分析齿轮泵-电机1套：选用内轴一体式安裝，构造紧密，噪声低；定量分析
齿轮泵：额定总流量6L∕min，压力2.5 MPa；电机：功率450W，调速范
围0－1500r/min，外型尺寸：630mm×380mm×500mm
（3）油箱：公顷容积30L；附带油温液位计、过滤装置、气体滤清器、耐震压
力表，L-HL46号液压油；
7、液压元件：
选用全透明加工工艺生产加工而成，最大工作压力2.0MPa。每个全透明液压元件皆配
有底板，可便捷、随便地安放在具体操作面板上。油路搭接选用快换连接头，
并且选用全透明塑料软管，可清楚形象化看见油路的流动性，不漏油。
8、家用电器操纵模块：
（1）PLC主机控制模块：主机采用三菱FX1S-20MR主机，12路DC键入/8路继
家用电器輸出。
（2）配有操纵控制模块：开关电源模块，PLC操纵控制模块，汽车继电器操纵控制模块，操纵按钮
控制模块，液压元件单独控制模块等。
9、组态仿真操纵软件：液压机实训系统软件可以实现组态手机软件与实训机器设备之间的
连接，实现组态手机软件与硬件配置之间的融合，通过组态手机软件实现对具体回路
的操纵，使系统软件具备更强的仿真作用。
10、电磁换向阀：AC24V.吸力3mpa
二、关键特征
1、液压传动与PLC操纵综合性实训设备关键由实训桌、实训台、液压元件和家用电器操纵元器件、可程序编写控制板（PLC）等元器件构成。
2、实训桌、实训台为铁质两层亚光密纹喷塑构造，实训桌抽屉内储放液压元件等。
3、配置全常见液压元件：每个液压元件均配有安裝底板，可便捷、随便地将液压元件安放在铝合金型材面板上（面板带“T”沟槽方式的铝合金型材构造）。油路搭接选用快换连接头，拆接便捷，不漏油。
4、实训元器件均为全透明有机材料做成，有利于了解把握几十种常见液压元件的构造，特性及主要用途。把握几十种基本上回路的原理，实验拼装回路快捷、便捷。
5、通过机械设备控，传统汽车继电器操纵，优秀的PLC全自动操纵与PLC程序编写及MGGS
组态监管技术性于一体，灵活实现其作用。
6、实训操纵模块也可以选用单独的汽车继电器操纵模块开展电气操纵，通过比
较，突显PLC可编程序操纵的优异性和优秀性，加重对PLC单片机编程器的了解与把握。
三、全透明液压机PLC操纵基本上实训回路
1、用手动式换向阀的换向回路。
2、用中位功能换向阀的用锁回路。
3、用液控平向阀的闭锁回路。
4、压力调定回路。
5、二级压力操纵回路。
6、用减压阀的减压回路。
7、用增压缸的增压回路。
8、用H型换向阀的卸载回路。
9、进油节流调速回路。
10、回油节流调速回路。
11、调速齿轮泵的换向调速回路。
12、调速齿轮泵和调速阀构成的复合型调速回路。
13、总流量阀短接的速率换接回路。
14、用调速阀串连联的二次进给同路。
15、用调速阀并接的二次进给同路。
16、用顺序阀的次序姿势回路。
17、用压力继电回的次序姿势回路。
18、用行程开关操纵的次序姿势回路。
19、用行程安排换向阀的次序姿势回路
20、串连液压缸的同歩回路。
21、用先导型溢流阀操纵的换向回路。
22、PLC程序编写软件学习和应用
23、PLC与电子计算机的通信，在线调节、监管
24、PLC操纵的液压机基本上回路实训（提升操纵）
四、通过组态仿真界面演试及操纵的液压机回路实训项目：
1、用手动式换向阀的换向回路。
2、用中位功能换向阀的用锁回路。
3、用液控平向阀的闭锁回路。
4、压力调定回路。
5、二级压力操纵回路。
6、用减压阀的减压回路。
7、用增压缸的增压回路。
8、用H型换向阀的卸载回路。
9、进油节流调速回路。
10、回油节流调速回路。
11、调速齿轮泵的换向调速回路。
12、调速齿轮泵和调速阀构成的复合型调速回路。
13、总流量阀短接的速率换接回路。
14、用调速阀串连联的二次进给同路。
15、用调速阀并接的二次进给同路。
16、用顺序阀的次序姿势回路。
17、用压力继电回的次序姿势回路。
18、用行程开关操纵的次序姿势回路。
19、用行程安排换向阀的次序姿势回路。
20、串连液压缸的同歩回路。
21、用先导型溢流阀操纵的换向回路。
五、通过组态仿真界面演试及操纵的液压机回路
