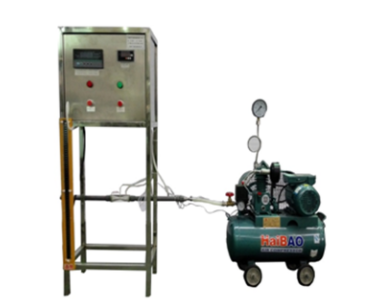

活塞式压气机性能实验装置

KCRG-56型活塞式压气机性能实验装置

一、实验目地：

1.了解活塞式压经气的原理和结构。

2.根据实验测量的数据，把握测算理论轴功率、等温缩小轴功率、压经气效率和容积效率的方式；剖析影响压经气特性的要素。

二、关键配备：

单缸活塞式压缩机，电动机0.75KW，电动机支柱设备，称重传感器测量电动机力矩，数显电动机转速表，文丘里流量计及差压感应器，缸体压力表，罐体压力表，各点溫度由PT100铂电阻器检测，电动机的转速用变频器调整，数显8路万能数据信号键入巡检仪测量表明电动机扭矩g、电动机转速n/h、缸体压力和罐体压力Pa、出入口总流量m3/h、各点溫度℃。

三、技术性主要参数：

1、键入开关电源：单相AC220V±10% 50Hz，功率750W。

2、单缸活塞式压缩机：功率750W，排气量36 L/min，工作压力0.7MPa。

3、文丘里流量计配差压感应器测量总流量：量程0—1000Pa，精度0.5级。

4、溫度由高精度温度传感器测量，万能数据信号键入巡检仪相互配合高精度数字表明表，表明溫度、流速、转速等实验全部测量主要参数，。

5、外形尺寸：1500×500×1500mm，外形为不锈钢可挪动支撑架，带双刹车轮。
