旋风除尘器性能测定实验台

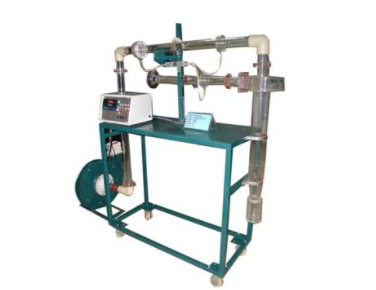

KCRG-57型旋风除尘器性能测定实验台

一、实验目地：

了解旋风除尘器的构造；测定或调整除尘器的处理风量；测定除尘器摩擦阻力与负载的关系（即不一样通道风速时摩擦阻力转变规律性或状况）；测定除尘器效率与负载的关系（即不一样风速时除尘效率的转变规律性状况）。

二、关键配备：

有机玻璃实验旋风除尘器及检测管路、全自动发尘设备、高压引风机、压力计、笛形均压管、圆弧型进口集流器、震动发尘器、全自动风门调整设备、总流量检测差压感应器、摩擦阻力检测差压感应器、8路万能数据信号变送輸出巡检仪表明溫度、差压，不锈钢实验台架等。

三、技术性主要参数：

1、键入开关电源：三相AC380V±10% 50Hz，功率1.1KW。

2、离心风机主要参数：风量2000 m3/h，风压1000 Pa，功率1.1KW。

3、实验风量：1900～2500m3/h；压力：950～1.2Kpa。

4、差压感应器：量程0—1000Pa，精度0.5级。

5、溫度由高精度温度传感器测量，万能数据信号键入巡检仪相互配合高精度数字表明表，表明溫度、摩擦阻力、流速等实验全部测量主要参数，手动式风门调整风量。

6、外形尺寸：1200×500×1600mm，外形为不锈钢可挪动支撑架，带双刹车轮。
