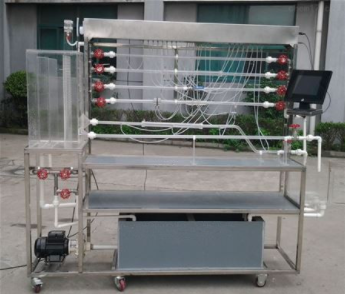

一、机器设备特征：
1、本实验台为新式流体力学综合性实验台, 构造小巧,布局有效，一台多用。
2、实验储水箱和管路选用厚壁高品质全透明有机玻璃管，实验状况清楚，便捷学生观查。
3、机器设备总体为自主式框架结构，并安裝有禁锢脚，有利于系统软件的拆卸检修和运送。
4、设备设计方案可360度观查，实现多方位教学与实验。
5、本实验台配有高精度压力传感器测量压差，配置数据采集软件。
二、实验目地：
1、合适于工程流体力学（水力学）教学实验。
2、可做雷诺实验、伯努利实验、沿程摩擦阻力实验、部分摩擦阻力实验及文丘里流量计校核实验。
三、关键配备：
雷诺实验管、伯努利实验管、沿程摩擦阻力管、部分摩擦阻力管、水泵、秒表、玻璃温度计、测压计、刻度标尺、文丘里流量计、实验储水箱、计量检定储水箱、储水箱、标示液盒、压力传感器、流量传感器、温度传感器、万能数据信号键入巡检仪、软件、不锈钢架构、操纵屏。
四、技术性主要参数：
1、运作自然环境：溫度0-40℃，相对湿度：≤90%RH，开关电源：220V/50Hz。可持续具体操作。
2、雷诺管：长短1100mm、内径Φ15mm，有机玻璃。
3、伯努利管：总长1100mm、内径Φ20mm和Φ14mm，有机玻璃管制做，按两点法求出各有转变点的动静压头。
4、沿程摩擦阻力管：长1100mm、内径Φ14mm，有机玻璃制做，两测压点间的间距：800mm。
5、部分摩擦阻力管：总长1100mm、内径Φ14mm和Φ24mm，有机玻璃制做，上装文丘里流量计、闸阀，可用于测定流体流经铜闸阀的前后压差，及其对文丘里流量计开展校核，文丘里流量计喉径φ6.5mm。
6、实验总流量Q=0～18 L/min，毕托管实验流速：100～200cm/s，最大静压水头400mmH2O。
7、总流量测量：DN15涡轮流量计，量程：0.2～6 m3／h。
8、本设备各自用压差感应器、压力传感器测量压差。
A. 1号差压感应器量程为0-10KPa, 輸出数据信号4-20mA，可测量沿程压差、突扩压差。
B. 2号差压感应器量程为0-10KPa, 輸出数据信号4-20mA，可测量突缩压差。
C. 3号差压感应器量程为0-100KPa, 輸出数据信号4-20mA，可测量阀门压差、文丘里压差。
9、温度传感器: 进口PT100温度传感器,测温范畴-40-150℃。
10、水泵：最大扬程：15m，最大总流量：30L/min，转速2800r/min，功率250W。
11、测压计由8根直徑φ8mm的有机玻璃管固定不动在测压架上，测量伯努利管压差，测压架上 粘有标尺便捷读数，压差计内的标示液为水，无毒性、具体操作安全性。
12、计量检定槽：容积10L全透明有机玻璃制做，带计量检定刻度。
13、实验储水箱：有机玻璃做成，容积40L，上装标示液盒，标示液为红黑墨水。
14、储水箱：容积约100L，PVC板焊制而成。
15、实验所用的流体-水为全循环系统应用设计方案，充足节省水资源。
16、架构及台面均为304不锈钢材质，构造紧密，外形美观，具体操作便捷。
17、模拟控制模块：达到16位分辨率，内建RS485通信方式；作用：溫度、总流量、压差等模拟量数据信号收集，配数据采集软件一套。
18、外形尺寸：2000×550×2000mm（长×宽×高），架构为可挪动式设计方案，带脚轮及禁锢脚。
