流体力学综合实验装置

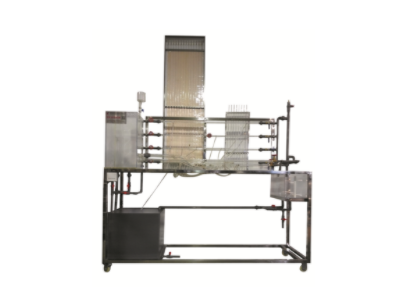

KCLX-06型流体力学综合实验装置

一、机器设备特征：

1、本实验台为新式流体力学综合性实验台, 构造小巧,布局有效，一台多用。

2、实验储水箱和管路选用厚壁高品质全透明有机玻璃管，实验状况清楚，便捷学生观查。

3、机器设备总体为自主式框架结构，并安裝有禁锢脚，有利于系统软件的拆卸检修和运送。

4、设备设计方案可360度观查，实现多方位教学与实验。

二、实验目地：

1、合适于工程流体力学（水力学）教学实验。

2、可做雷诺实验、伯努利实验、沿程摩擦阻力实验、部分摩擦阻力实验及文丘里流量计校核实验。

三、关键配备：

雷诺实验管、伯努利实验管、沿程摩擦阻力管、部分摩擦阻力管、水泵、秒表、玻璃温度计、测压计、刻度标尺、文丘里流量计、实验储水箱、计量检定储水箱、储水箱、标示液盒、不锈钢架构。

四、技术性主要参数：

1、运作自然环境：溫度0-40℃，相对湿度：≤90%RH，开关电源：220V/50Hz。可持续具体操作。

2、雷诺管：长短1100mm、内径Φ15mm，有机玻璃。

3、伯努利管：总长1100mm、内径Φ20mm和Φ14mm，有机玻璃管制做，按两点法求出各有转变点的动静压头。

4、沿程摩擦阻力管：长1100mm、内径Φ14mm，有机玻璃制做，两测压点间的间距：800mm。

5、部分摩擦阻力管：总长1100mm、内径Φ14mm和Φ23mm，有机玻璃制做，上装文丘里流量计、闸阀，可用于测定流体流经铜闸阀的前后压差，及其对文丘里流量计开展校核。

6、实验总流量Q=0～18 L/min，毕托管实验流速：100～200cm/s，最大静压水头400mmH2O。

7、测压计由22根直徑φ8mm的有机玻璃管固定不动在测压架上，测压架上粘有标尺便捷读数，压差计内的标示液为水，无毒性、具体操作安全性。

8、静音环保型水泵：扬程：12m，总流量：15L/min，功率：120W。

9、计量检定槽：容积10L全透明有机玻璃制做，带计量检定刻度。

10、实验储水箱：有机玻璃做成，容积40L，上装标示液盒，标示液为红黑墨水。

11、储水箱：容积约100L，PVC板焊制而成。

12、实验所用的流体-水为全循环系统应用设计方案，充足节省水资源。

13、架构及台面均为304不锈钢材质，构造紧密，外形美观，具体操作便捷。

14、外形尺寸：1600×550×2000mm（长×宽×高），架构为可挪动式设计方案，带脚轮及禁锢脚。
