一、概述

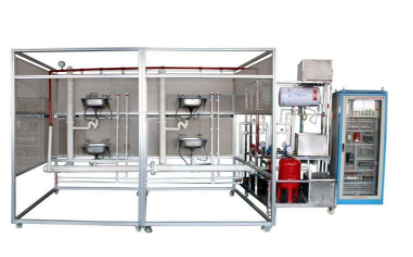

给水排水对象模型整体采用铝框架和网板设计，主要给排水管道设备安装在钢架基座上，具有开放性特点，由生活供水系统、消防供水系统、热水供水系统、排水系统、污水处理系统和控制系统六个部分组成。
二、功能特性：
1.不锈钢水板、冷、热用水龙头、双层建筑、网眼室、四户用水终端模拟
2.游泳池：制作不锈钢，输入4向输出，为各系统提供一定水源，安装浮子开关和排气口，确保游泳池水位。
三相泵：两台，为恒压供水系统提供动力。
5.压力变送器：可以检测恒压供水系统的当前压力值，检测0 ~ 400kpa压力
6.膜盒压力计：可以检测恒压供水系统的当前压力值，检测0 ~ 400KPA压力。
7.高位水箱：水泵水箱联水系统蓄水装置、水泵水箱联水训练，为用户终端提供水源，安装内置、低水位开关，实现水泵的自动停止运行。
8.气压水箱：气压供水系统蓄水装置，气压供水系统实训时为用户终端提供压力水源。
9.高低压力开关：检测气压供水系统管道目前的压力，为水泵启动停止提供信号
10.压力表：可以检测气压供水系统管道的当前压力，并检测0-1MPa压力。
11.热水器：为加热/加热系统提供热源，内置温度检测和控制电路。
12.散热片：由钢管和铜制成，将热水的热量输送到室内空气中
三、设备构成和特点
1.生活供水系统：主要由水箱、给水泵、供水管道、压力变送器、脉冲流量计、水龙头、淋浴1等组成。管道设计为不锈钢复合管，可以进行不锈钢复合管的切割、安装和通水试验工作，通过控制系统实现生活供水系统的变频恒压供水功能，实现单泵变频控制或双泵切换控制等功能。通过脉冲流量计可以完成用水量的测量。
2.消防供水系统：主要有水箱、喷雾泵、稳压水箱、湿式报警阀、压力开关、水流指示器、消防给水管道、封闭式喷雾等。管道采用镀锌管道设计，可进行镀锌管道的切割、丝质、安装和通水试验工作，并可通过控制系统实现喷雾灭火功能。
3.热水供水系统：主要有电加热锅炉、热水供水管道、水龙头、淋浴灯。管道采用PPR管道设计，可以对PPR管道进行切割、焊接、安装和通水试验工作，还可以对锅炉进行温度调节控制工作。
4.排水系统：主要有污水罐、液位传感器、排水泵、排水管、水处理设备等。排水管主要采用UPVC管道设计，可以进行UPVC管道的切割、粘合、安装和通水试验工作，结合控制系统，可实现下水道的水位检测和排水泵的启动停止控制等功能。
实验室远程管理系统：
(1)该系统集成了远程实验台电源管理系统，通过手机或其他移动终端系统监控学生实验台的电源开关状态。单独打开和关闭学生实验台电源。打开或关闭所有实验台电源功能。定期打开电源关闭功能。
(2)该系统可以通过PC控制终端进行实践评估，也可以通过便携式移动控制终端进行实践评估，还可以自由设置与电气控制模块引脚相关的所有常见故障。故障类型包括线路阻塞、接地短路、接触不良、偶发症状等。每个驱动器模块可以设置8号大电流5A的打开故障、16号小电流2A的信号路径打开、不良、偶然、短路等故障，总共可以设置24号故障设置。根据需求扩展，可以设置64号大电流5A的打开误差、128号小电流2A的信号路径。由于开路、不良、偶发、短路等故障，共设置了192次故障。根据用户的使用要求，可以调整错误设定点的数量和错误设定的类型。
(3)所有配备驱动模块的培训设备都可以通过专用的新型无线数据传输模块无线联网进行远程集中管理。
(4)用户可以通过无线或RS-232串行通信，通过随其他培训设备提供的无线故障设置控制系统来配置网络。系统可以进行在线评价或离线评价。通过主机计算机，您可以控制每个培训设备的故障设置、故障排除、参数设置、远程启动、信息反馈、评估分数等功能。
(5)综合无线多功能数据采集、分析、控制系统实时、长期记录电压、电流等情况，生成趋势曲线。
(6)用户可以实现独立运营评价和网络评价。
四、主要技术性能
1.工作电源：三相四线式AC 380v 10% 50Hz；
2.给排水模型外形：120厘米120厘米220厘米(长宽高)；
给排水模拟室外形：300厘米150厘米190厘米(长宽高)；
给排水控制台外形：160厘米70厘米170厘米(长宽高)
给排水模型材料：不锈钢；
<p>
整机功耗：4.5千伏安；
</p>
5.装置底部设有制动脚轮，便于装置的移动和固定。
6.安全措施：接地保护、漏电过载保护、误操作保护功能安全符合相关国家标准，所有材料均符合环境标准。
五、实践项目
1.对给水排水系统的认识
两级排水系统的典型装置和系统组件
安装附件和装置
管道压力试验和水通过试验
5.供水系统原理与工作流
变频恒压供水系统运行实践
7.汽动供水系统原理及工作流程
8.汽动供水系统运行实践
9.水泵水箱复合供水系统原理及工作流程
10.水泵水箱复合供水系统运行实践
11.加热/加热系统的工作原理和工作流程
12.供暖/供暖系统的运行实践
13.电气设计、安装和布线
14.变频控制程序的设计与调试
15.抄表计费程序设计
16.洒水控制程序设计
17.给水排水监测方案设计
18.组态监控系统设计
19.了解小区污水中的物质成分
20.掌握对污水处理设备的认识及其操作方法
21.了解流程过程
学习使用相关设备。
