一、概述

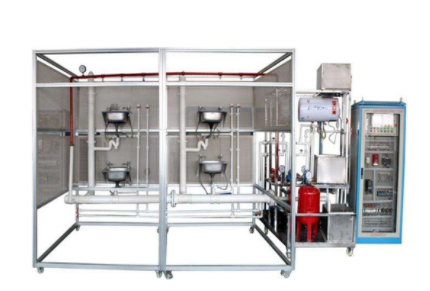

给水排水对象模型整体采用铝框架和网板设计，主要给排水管道设备安装在钢架基座上，具有开放性特点，由生活供水系统、消防供水系统、热水供水系统、排水系统、污水处理系统和控制系统六个部分组成。
二、功能特性：
1.不锈钢水板、冷、热用水龙头、双层建筑、网眼室、四户用水终端模拟
2.游泳池：制作不锈钢，输入4向输出，为各系统提供一定水源，安装浮子开关和排气口，确保游泳池水位。
三相泵：两台，为恒压供水系统提供动力。
4.单相泵：3台，分别为供暖/供暖系统、气压供水系统、水泵水箱共同供水系统提供动力
5.压力变送器：可以检测恒压供水系统的当前压力值，检测0 ~ 400kpa压力
6.膜盒压力计：可以检测恒压供水系统的当前压力值，检测0 ~ 400KPA压力。
7.高位水箱：水泵水箱联水系统蓄水装置、水泵水箱联水训练，为用户终端提供水源，安装内置、低水位开关，实现水泵的自动停止运行。
8.气压水箱：气压供水系统蓄水装置，气压供水系统实训时为用户终端提供压力水源。
9.高低压力开关：检测气压供水系统管道目前的压力，为水泵启动停止提供信号
10.压力表：可以检测气压供水系统管道的当前压力，并检测0-1MPa压力。
11.热水器：为加热/加热系统提供热源，内置温度检测和控制电路。
12.散热片：由钢管和铜制成，将热水的热量输送到室内空气中
三、设备构成和特点
1.生活供水系统：主要由水箱、给水泵、供水管道、压力变送器、脉冲流量计、水龙头、淋浴1等组成。管道设计为不锈钢复合管，可以进行不锈钢复合管的切割、安装和通水试验工作，通过控制系统实现生活供水系统的变频恒压供水功能，实现单泵变频控制或双泵切换控制等功能。通过脉冲流量计可以完成用水量的测量。
2.消防供水系统：主要有水箱、喷雾泵、稳压水箱、湿式报警阀、压力开关、水流指示器、消防给水管道、封闭式喷雾等。管道采用镀锌管道设计，可进行镀锌管道的切割、丝质、安装和通水试验工作，并可通过控制系统实现喷雾灭火功能。
3.热水供水系统：主要有电加热锅炉、热水供水管道、水龙头、淋浴灯。管道采用PPR管道设计，可以对PPR管道进行切割、焊接、安装和通水试验工作，还可以对锅炉进行温度调节控制工作。
4.排水系统：主要有污水罐、液位传感器、排水泵、排水管、水处理设备等。排水管主要采用UPVC管道设计，可以进行UPVC管道的切割、粘合、安装和通水试验工作，结合控制系统，可实现下水道的水位检测和排水泵的启动停止控制等功能。
给水排水模拟软件
该软件通过三维建模，采用基于虚拟现实技术的计算机模拟仿真技术，强调学员的职业技能，强调学员的自我参与，系统再现建筑电气技术培训计划。
1.可以进行消防供水设备的虚拟布线。
2.虚拟消防喷泉的手动操作、虚拟消防喷泉的自动操作、根据虚拟材料响起警报信号和警铃。
3.虚拟供水设备的手动操作、供水设备的自动操作可以根据设置压力自动切换主泵、备用泵和虚拟变频器的工作频率，使输出水压保持不变。
火灾火灾火灾作业的虚拟模拟；
虚拟仿真错误处理和设备维护工作；
可以进行设备的360度旋转观测。
7.建筑给水设备零件的手动拆卸安装和零件自动拆卸安装
8.实时显示水流方向。
9.虚拟触摸屏操作，模拟触摸屏操作各种家电操作；
10.虚拟管道加工与热熔机操作
文章长度：4太短了，请勿浪费资源
四、主要技术性能
1.工作电源：三相四线式AC 380v 10% 50Hz；
2.给排水模型外形：120厘米120厘米220厘米(长宽高)；
给排水模拟室外形：300厘米150厘米190厘米(长宽高)；
给排水控制台外形：160厘米70厘米170厘米(长宽高)
给排水模型材料：不锈钢；
整机功耗：4.5千伏安；
5.装置底部设有制动脚轮，便于装置的移动和固定。
6.安全措施：接地保护、漏电过载保护、误操作保护功能安全符合相关国家标准，所有材料均符合环境标准。
五、实践项目
给排水及自动化实验内容
1.对给水排水系统的认识
两级排水系统的典型装置和系统组件
安装附件和装置
管道压力试验和水通过试验
5.供水系统原理与工作流
变频恒压供水系统运行实践
7.汽动供水系统原理及工作流程
8.汽动供水系统运行实践
9.水泵水箱复合供水系统原理及工作流程
10.水泵水箱复合供水系统运行实践
11.加热/加热系统的工作原理和工作流程
12.供暖/供暖系统的运行实践
13.电气设计、安装和布线
14.变频控制程序的设计与调试
15.抄表计费程序设计
16.洒水控制程序设计
17.给水排水监测方案设计
18.组态监控系统设计
19.了解小区污水中的物质成分
20.掌握对污水处理设备的认识及其操作方法
21.了解流程过程
学习使用相关设备。
