设备功能要点

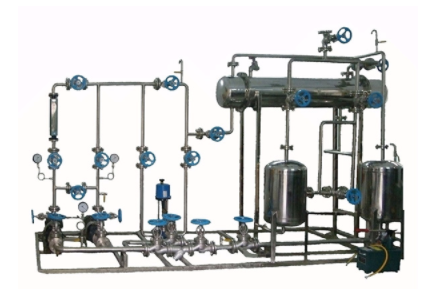

1.用于训练学生拆卸和组装化工生产中常见的管道、管件、热交换器等。可以进行管道拆卸和装配。法兰、螺纹连接培训；可以进行管道气密性、耐压、试漏测试。
2.考察学生的全面分析系统、对错、快速决策等能力，在实践中把识图能力、规范目录发行、安全操作等各种理论功底考察结合起来。
3.配制流体运输机械、化工系统、机械制度等多门课程的教学实践(如管件识别、流量计安装、四大化工参数安装、检查、标识等)。
4.确认学生对热交换器的内部结构是否熟悉，调查选手对化工设备安全检查的知识和技能掌握程度。
设计参数
液体流量：0 ~ 8m3/H。
液体温度：常温。
外形规格
对象部分：38008002400(长宽高mm)，钢纹板喷涂底座。整机采用304不锈钢制造，喷涂花纹防滑钢板支架。
测控部分：开关盒集成在对象部分。
外部设备：无。
公共工程
水：装置有自己的储油罐，实验前充满干净的水源，实验过程中可以回收利用，实验结束后清空即可。
电力：电压AC380V，电力4 . 4千瓦，三相四线制(三线十线)。每个实验室必须配置1-2个接地点(安全和信号地)。
煤气：没有。
实验材料
清洁自来水
组织对象
水箱：不锈钢材料，储存水，清空底阀，在水管上安装专用接口。
循环泵：机械密封水平连接轴火工泵供电：三相380VAC，功率：4.4千瓦，数量2台。
泵入口管道：不锈钢材料、DN50、法兰安装阀和过滤器。
泵出口管道：不锈钢材料、DN32和DN40、法兰安装阀。
回流管道：不锈钢材料，DN25。
安全浮雕线：不锈钢材料，DN25。
泵管：不锈钢材料，专用泵管，便于操作检查。
耐压测试管道：不锈钢材料、专用管道耐压测试界面。
电源装置：接线槽、防泄漏空气开关盒。
