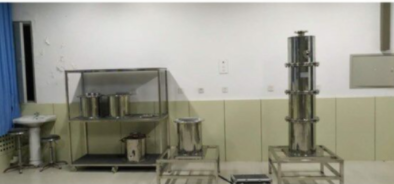

塔器拆装实训装置

KCHGD-15型塔器拆装实训装置

一、泡罩塔配置

1、泡罩塔直径不超过500毫米，总高度不超过3500毫米，共3 ~ 4个塔段，分支耳安装，按防腐蚀JB/T4711-2003处理。

2、泡罩托盘直径约490毫米，安装标准50圆泡罩，等腰三角形排列，共7、溢流堰锯齿设计，高50毫米。塔板上设计了进口堰。进气口、排气口、供给和排气口都使用相关标准化设计。

3、泡罩塔内部部件和附件使用标准化的内部部件和附件，可拆卸安装，便于教学。整个塔的结构形式和结构参数是根据符合工厂培训要求的化学生产中一般的结构形式和结构参数设计的。

二、技术参数

1、屏幕脱毛仪，304/Q235、x500-100 SP 304/Q235；一个。

2、放流器，Q235B，长高：约100毫米50毫米，十字型；一个。

3、检修孔、Q235B、RF 200-1.6；一个。

4、手孔、Q235B、RF 150-1.6；一个。

5、组合护目镜、Q235B、IPN 1.6、DN 80A；一个。

6、泡罩托盘、Q235B、490x4，共7个泡罩、泡罩规格：标准50轮泡罩，材料304不锈钢；三个。

7、支持圈，Q235B，496x高6；四个。

8、磁头、Q235B、500 X5；两个。

9、管子、Q235B、内径500、厚度5；是4米。

10、方形钢管，Q235B，约100 x 50 x 5毫米；6.5米。

11、法兰，Q235B，约dn 500 x 1.6六块。

12、法兰，Q235B，约DN80x1.6；4块。

13、法兰、Q235B、约DN25x1.6；六块。

14、工具，全套分解工具，两套。

15、交接、螺栓等、Q235B、3套，带有相应的规格法兰。

三、浮阀塔的配置

1、浮阀塔直径不超过500毫米，总高度不超过3500毫米，共3 ~ 4个塔段，安装地耳式，按JB/T4711-2003进行防腐处理。

2、进气口、排气口、供应及排气口均采用相关标准化设计。浮阀塔内部部件和附件使用标准化的内部部件和附件，可拆卸安装，便于教学。整个塔的结构形式和结构参数是根据符合工厂培训要求的化学生产中一般的结构形式和结构参数设计的。

3、浮阀塔板直径约490毫米，F1浮阀安装，浮阀采用等腰三角形排列，最小打开度2.5最大打开度8.5，共7个，溢流堰采用锯齿设计，高度约50毫米。塔板上设计了进口堰。

四、提供舌塔模块

1、固定式舌头，舌头长角20，大小50*50，5-7个，等腰三角形排列，溢流堰采用锯齿设计，高度50毫米。塔板上设计了进口堰。

2、进气口、排气口、供应及排气口均采用相关标准化设计。舌状塔内部部件及附件均使用标准化的内部部件及附件，可拆卸安装，便于教学。整个塔的结构形式和结构参数是根据符合工厂培训要求的化学生产中一般的结构形式和结构参数设计的。

3、配备必要的拆卸辅助装置、自动升降移动设施(手动/电动葫芦)。

4、配套实验、设备运行报告、学生实验报告模板1份。
