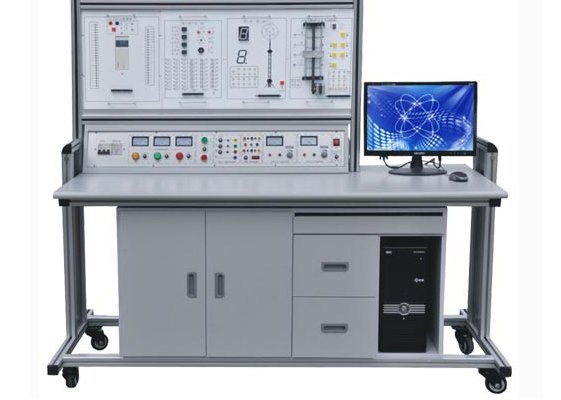

可编控制器实验装置
一、简述
PLC可编控制器要以微处理器基本发展起来新型工业控制装置。它是以体型小、作用强、可靠性高及其运用安装方便的特征，迅速在国内的工业生产控制中占有了主导性，而且飞速发展。依据这一发展趋势，全国各省市大专学校、各种职业学校也将PLC课堂教学列入教学工作，做为电子器件、电气设备及其工业生产自动化类专业的一门必需棵。PLC可编实验操作系统是依据这一教学目标开发的新一代PLC教学产品，自商品推出以来，获得了各大高校课堂教学老师和权威专家的一致好评。整套装置设计合理、功能齐全、实际操作简单实用，对于学生理解和掌握可编控制装置的控制原理和操作步骤。加速学习培训PLC的编程方式。都具有极大的协助。是PLC课堂教学里的理想化专用工具。
二、系统构成
1、PLC可编控制器实验台
2、PLC可编控制器实验装置
3、PLC可编控制器实际操作桌
4、程序编写系统软件
5、PLC及连接通讯电缆
6、计算机或手执开发板（备用）
三、PLC可编控制器实验台
（一）作用、特性
1）实验台包含
A．交流电压：0～30V可调式导出；直流电流：0～20mA；
B．～220V根据多功能插座导出
C． 24V/1A可调电源导出
D． 5V/5A可调电源导出
E. ±12V/1A可调电源导出
2）PLC主机键入输出接口都已拉到板上。键入能够接模拟输入开关、行程安排开关或光学开关等。输
出能够接板上的显示灯、数码显示管和电磁阀、直流无刷电机和声控开关，还能够与演试装置相互连接，可运用具体的工业生产控制。
3）配备三菱DX1N-40MR服务器，集成化数字信号I/O（24路数字量输入16路数字信号导出）、RS-422通讯口、SC-09通讯编程电缆。
4）实验台自身含有24V2A的开关电源。也可以用于输出负载或者与演试装置插口或者与其他相匹配装置相接。
5）实验台构造选用挂厢式，有利于实验新项目拓展与用户第二次开发。
6）可完成PLC控制基本原理基本上实验、运用实验以及用于真正意义上的工业生产控制。
（二）实验新项目
1)PLC专业技能实践
1.PLC认知能力实践
2.PLC仿真实训
3．自动跳转、支系作用实验
4．移位寄存器实验
5．数据处理方法作用实验
6．求微分、位操作实验
7．与、或、非逻辑功能实验
8．计时器、电子计数器作用实验
2)PLC仿真模拟控制运用实践
1.数码科技表明控制
2.智力抢答控制（优先、标值计算，具备音效作用）
3.天塔之星控制（闪动、发送、银行流水型）
4.音乐喷泉广场控制（具备音效作用）
5.十字路口交通信号灯控制
6.冷却塔水位线控制
7.自动送料装车系统控制
8.四节输送带控制
9.装配流水线控制
10.各种液态混和装置控制
11.自动控制成形机控制
12.自动洗衣机控制（具备音效作用）
13.电镀生产线控制
14.自动控制轧钢机控制
15.邮件分拣机控制
16.自动售卖机控制
17.机械臂控制
18.四层电梯轿厢控制（实体）
19.数控加工中心控制（实体）
20.伺服电机PLC控制（实体）
（三）性能参数
◆PLC服务器：键入：24点 导出16点
◆PLC型号规格：三菱FX1N-40MR
◆电压：直流电24V，电流表标示
◆运用系统软件程序编写
◆开关电源键入：沟通交流220V，50Hz
◆电流量 ≥2A，电流量具备过压保护
◆尺寸：160×70×140 cm3
四、PLC可编控制器实验装置
1、该装置就是为了相互配合PLC可编控制器实验台应用量身定做的外置演试装置。它是由LED发光二极管、大中型
LED数码显示管、直流无刷电机、伺服电机等执行器用别的外围电路仿真模拟具体工业生产控制过程的情况，它生动有趣的演示了PLC整个执行过程。通过该装置，能锻炼学生们的操作能力，可以生动有趣的执行器认证自身进行程序编写的正确性，把握PLC的实践应用，增强学生对PLC学习的积极性。该装置在演试屏上部位可随意挪动、交换。
