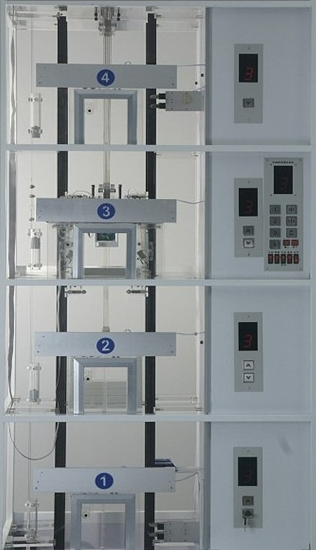

四层全透明仿真教学电梯实体模型
电梯实体模型,课堂教学电梯实体模型,电梯教学模型,电梯实训实体模型、四层全透明仿真教学电梯实体模型介绍:电梯实体模型是指为了迎合公办专科学校、技工学校、职业学校、劳动就业培训中心及电梯检修物业公司等有关单位的相关电梯专业与工控自动化课程，使更多人可以更好的了解电梯、应用电梯，塑造出更多的电梯专业性人才，融入电梯市场的发展。我司通过深入研究科学研究, 在原有稀土永磁传感器型的前提下总算研制光电编码器型全透明仿真教学电梯。选用光电编码器提升了电梯的智能化水平，改善了配电线路，更有助于同学们对PLC的理解与学习培训。如：怎样通过PLC高速记数端口号收集数据信号开展编程等。并结合实际情况，将电梯的工作标准电压将原380V 改成220V。那样，方便快捷了全体师生对电梯的操作使用。全透明电梯实体模型是依据比较常见的升降机构电梯构造，选用全透明有机材料做成，结构和实际电梯完全一致，且基本上具有具体电梯的所有功能。实际上能把它看作微型化了电梯。因其绝大多数构件都为选用全透明有机材料，因而有利于观查、掌握全部电梯构造。与此同时，电梯运行中的每一个动作也一目了然，还可以反复具体动手操作。使学生能够更真实、深入了解、把握电梯的构造以及姿势基本原理，取得事半功倍的效果。因此特别适合于课堂教学。 随着人们生活水平的不断提高，经济的快速发展和生产活动的需求，大城市多层建筑雨后春笋般连绵起伏。与其相对应，作为一种能够垂直升降运输专用工具-电梯也得到了迅速的高速发展。如今，电梯已完全融进我们的日常生活、工作和学习过程中，人们越来越离不开它。因而，它安全性稳定性、快速精确性、舒适度，对于我们的而言都是很重要的。为了保证电梯正常运转、安全操作，一般电梯都有专门的检修管理者。他们必须对电梯基本原理、特性、特性、控制、运作要进一步认知和把握，才能实现对电梯的规范使用、管理方法及维护。根据国家相关部门的相关规定，电梯工作归属于特殊工种，其操作人员需要经过专业学习培训，并且经过技能考试与实践考核合格，发送给《特种作业操作证》即可入岗实际操作。与此同时，对电梯作业人员定期考核，让她们按时参与安全性技术培训，一步一个脚印搞好电梯维护和保养工作中。才能使大家安全持久的应用电梯。
我公司的DT系列产品全透明电梯是依据比较常见的升降机构电梯构造，选用钢管焊接一体成的，表层通过磷化处理喷塑处理、具有较好的构造刚度。为了方便课堂教学，电梯关键组织构件全部采用全透明有机材料做成 (包含：电梯限速器、轿厢、层门及过厅建筑立面、层门、轿厢、主机房底版、导轨支架……)为了能让电梯运作控制更为高精密靠谱真实，制定了和实际电梯占比减少的铝合金型材轿厢对重滑轨、及层门门吊滑轨、层门滑轨。
我们公司定制的全透明电梯限速器，能调整至电梯实体模型完成电梯限速器开启安全钳制动系统所需的速率，真正演试电梯安全运营保护功能（电梯实体模型轿厢启动速度小于具体电梯速度20-30倍）。因为具体电梯难以实现在常见故障状态下超速行驶运作，因而永远不能真正演试电梯限速器开启安全钳制动系统的安全运行保护功能，使学生观查掌握安全运营维护机电工程协同控制的一个过程。
电梯的电气设备控制系统采用PLC与交流交流电机调速控制，其硬件配置构造的组成及功能和实际电梯完全一样。具有自动平层、自动关门、正向回应轿里外呼梯数据信号、直驶、电梯安全运营维护及其电梯变向、慢上、停下、照明灯具、风机等服务，性能可靠、运行平稳、使用方便、能耗低，特别适合于课堂教学。除此之外，全透明仿真教学电梯的硬件软件全部采用开放式构造，因而，学校也可以通过此套设备进行二次开发科学研究。
如：1.群控系统电梯（统一调度几台集中化并列电梯）；
2 . 并接控制电梯（2-3台电梯的控制配电线路并接，开展逻辑性控制，同用层站外推广招唤按键）；
3 . 集选控制电梯；
4. 数据信号控制电梯。
选用变频调速器做为三相交流曳引机传动装置的调速装置。该装置采用工作电压矢量素材控制方法，对电动机具备加减速控制、正反转控制、启动控制及依据模拟输入控制等多种功能。与此同时兼对传动装置的断相、断相、零线火线混乱及过电压、欠压保护、过电流、负载、颤振等具有保护功能。
选用此套系统进行配套设施课堂教学，使全体师生对电梯的构造、核心部件及其电气设备控制、电梯的运作全过程拥有形象化、品牌形象的认知，便于增强对电梯有关知识的了解、把握。除此之外，根据使用数控编程软件，直接从PC机上放子程序程序编写，并进行了现场操作过程调节，对学生上课、了解和掌握可编控制器(PLC)及其应用及其工业生产过程自动化控制都有很大帮助。
电梯系统软件逻辑性控制则是由PLC进行（可联机）。根据服务器上装有的通信接口，可以实现PLC与 PC 机设备通信，应用数控编程软件，可以直接在PC机上放子程序程序编写、调节，形象化易懂，有利于新手把握。
一、电梯的结构特点：
1. 主机房一部分：包含曳引机减速器、曳引机电机、制动系统、曳引轮、电梯限速器、光电编码器。
2. 电梯井一部分：包含滑轨、对重组织、轿厢（门吊组织、安全钳、导靴、照明灯具、风机）、层门、楼房招唤标示控制器、曳引绳、驱动轮、一层平层感应器（记数校准）、上（下）定位开关、上（下）极限值开关、随身电缆线、轿厢控制器、油压缓冲器等。
3.电气设备控制一部分：开关电源气体开关（走电断路器）、DC12Vled驱动器、PLC可编控制器、布线端口号线路板、停站钟等。
电梯轿厢位置检测和电气设备选层数据信号由安装于轿厢顶部和每层站双稳态带磁开关获得，进而脱离了过去靠电磁阀和触碰开关等具有接触点元器件控制的繁杂配电线路系统软件，改善了配电线路，极大地提升了设备运行的可靠性，与此同时也方便维修.
A. 电梯限速器与安全钳防护系统。当发生意外时，轿厢超速行驶或快速下降（如镀锌钢丝绳断裂，轿顶滚轮摆脱，减速机齿轮齿合失效，电动机降低转速过高等因素）。这时候，电梯限速器便会紧急停车，根据安全性钢缆及机械结构，推动安全钳姿势，使轿厢卡住滑轨上不会降落。
B. 轿厢、对器重扭簧弹簧装置。油压缓冲器是电梯极限值区域的保险装置，当电梯因常见故障，导致轿厢或对重蹾底或头脑王者时（极限值开关维护无效），轿厢或对重碰撞扭簧油压缓冲器，由油压缓冲器消化吸收电梯能量，从而使得轿厢或对重安全性降速直到终止。
C. 终端设备极限值开关安全防护系统软件。在电梯电梯井的高层及最底层配有终端设备极限值开关。当电梯因常见故障无法控制，轿厢产生头脑王者或蹲底时，终端设备极限值开关心断控制电源电路，使轿厢停止工作。
D. 门安全触板保护设备。在轿厢大门的边缘上，配有活动的安全触板。当门在关掉环节中，安全触板与旅客或阻碍物相接触的时候，积极与安全触板连接的联杆，碰触装到轿厢门边的轴体开关姿势，使门再次打开，防止安全事故。
E.厅门全自动关闭设备。电梯层大门的开与关，是由安装于层门里的开门刀头来完成的。每一个层门都配有一把防盗锁。层门关闭后，防盗锁的机器锁钩齿合，与此同时层门与层门电气设备连锁加盟断路器关闭，电梯控制控制回路接入，这时电梯才可以运行运作。
二、全透明仿真教学电梯全套配置：
1、主电梯实体模型：康佳VF200型变频调速器、三菱FX3GA-60MR可编控制器；
2、PLC专用型通讯电缆；
3、开发板操作指南；
4、PLC专用型编程工具手机软件——软件光碟；
5、课堂教学电梯使用手册。
三、关键性能参数：
尺寸(含轮)：长×宽×高：900×600×2280 mm
净重：135kg 载货量：5kg
变频调速器：康佳VF200
输出电压：220V
键入工作频率：50Hz
额定电压：2.5A
功 率：0.4KW
减速机传动比：1:15
变位系数：1.5(行星减速器)
曳引机电动机型号：YS-5634W
输出功率：0.18KW 工作电压：220V
转速比：1400 rpm
控制方法：PLC控制
变速方法：沟通交流交流电机调速
结构类型：四层站
电梯平层组织：光电编码器、稀土永磁传感器
四、基本上实训新项目
1、传感器检测
2、变频器的基本上应用
3、计时器命令
4、数学运算命令
5、高速计数器
6、轿厢全自动开闭店控制
7、电梯运作通话标示推动
8、楼房表明
9、厅门安全性控制
10、电梯终端设备开关维护
11、电梯调节降速控制
12、选用光电编码器定位
13、轿厢运行与终止、启动控制实训；
14、轿厢加快与降速速度控制实训；
15、轿厢平层控制的实训;
16、轿厢厅门开、关控制实训；
17、楼房无线呼叫系统实训；
18、终端设备定位保护设备实训；
19、速度限制保护设备实训；
20、数据信号标示系统软件实训；
21、轿厢照明灯具控制实训；
22、电梯控制系统软件实训；
23、电梯控制程序编程实训；
24、电梯程序执行与宫调实训；
五、电梯的标准配备功能及选装（* 表明选装）
1、手动式平层记忆力
2、全自动左右循环系统运行测试
3、超速行驶常见故障，电梯限速器安全钳演试
4、20种电梯常见问题设定
5、* 电梯的消防安全控制与紧急迫降作用
6、* 轿顶维修控制器
7、* 电梯智能监控系统
