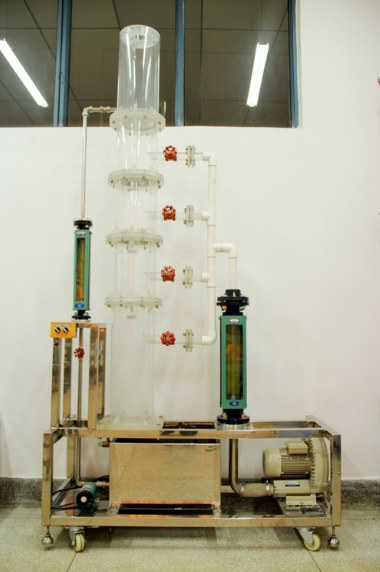

一、板式塔流体动力学演试实验装置特性：
1、全部装置别具一格，总体设计有效，层次感强，具有浓烈的产品化气场，可以集中体现智能化实验室的定义。
2、机器设备总体为自行式框架剪力墙，并安装有束缚脚，有利于全面的拆装维修和运送。
3、本实验装置塔架一部分选用透明高品质有机玻璃板制做，实验状况清楚，便捷学生们观查。
4、各自选用三种（筛板、浮阀、泡罩）不一样中的经典板式塔，有利于开阔学生们视线。
5、塔架进气口部位可调式，可验证不一样板式塔的泛塔气速。
6、装置设计方案可360度观查，完成多方位教学和实验。
二、板式塔流体动力学演试实验装置作用：
1、掌握板式塔的最基本结构，观查板式塔工作的时候板式塔里的水力发电情况。
2、学好鉴别板式塔内发生这几种实际操作情况，并剖析这种实际操作情况对塔特性的危害。
3、测量不同种类板式塔（筛板、浮阀、泡罩）的水利学特点，充分了解主要特点。
三、结构参数：
1、自然压、常温下实际操作。
2、板式塔：筛板、浮阀、泡罩。
3、筛板、浮阀、泡罩板式塔压力降：1-5KPa。
4、液体流量：25-250L/h。
5、气体压力：4-40 m3/h。
6、水：装置内置储水箱重复利用。
7、电：工作电压AC220V，输出功率1.0KW，规范单相电三线制。每一个实验室需配备1~2个接地点（快速地及信号地）。
8、气：气体来源于离心风机（内置气动阀门）。
9、实验原材料：水---气体，外配机器设备：无。
四、板式塔流体动力学演试实验装置关键设备：
1、有机玻璃板塔架（筛板、浮阀、泡罩）：φ200×2000mm ，板间距300mm。
2、塔底水封槽：500×400×400 mm，304不锈钢材料，水可全自动放净。
3、液态流量计：LZB-15， 25—250 L/h。
4、汽体流量计：LZB-40， 4—40 m3/h。
5、筛网板：φ3mm孔，等腰三角形排序，开孔率 5.5%。
6、泡罩板：φ50 泡罩3个。
7、浮阀板：φ39规范F型浮阀3个，最少开度2.5，较大开度8.5。
8、U型型管压差表，±3000Pa。
9、风机：漩涡气泵,输出功率 750W，最大流量72m3/h。
10、交流接触器、开关、漏电保护器气体开关。
11、304不锈钢钢管路、储水箱、管材及闸阀。
12、304不锈钢板仪表柜：测控技术、电气设备在实验架子上。
13、304不锈钢材料架构1300*550*2200mm(长×宽×高)，带万向轮及束缚脚。
