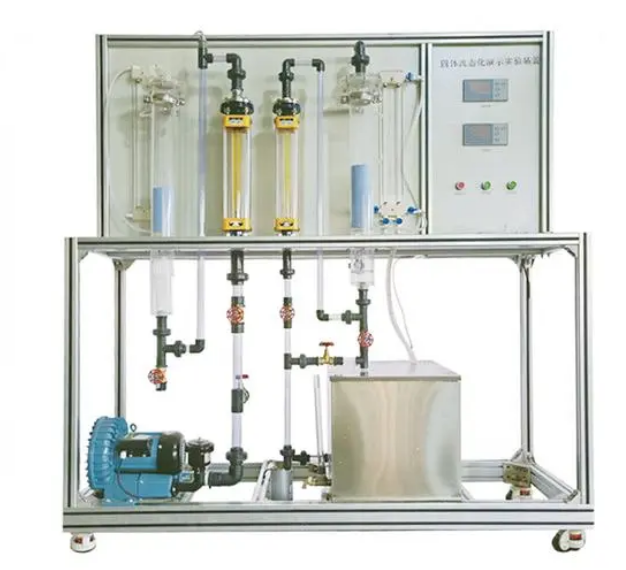

一、固态气流输送演试实验装置特性：
1、全部装置别具一格，总体设计有效，层次感强，具有浓烈的工程化气场，可以集中体现智能化实验室的定义。
2、机器设备总体为自行式框架剪力墙，并安装有束缚脚，有利于全面的拆装维修和运送。
3、本实验装置床体一部分选用透明高品质有机玻璃板制做，实验状况清楚，便捷学生们观查。
4、本实验装置聚式或散式气流输送状况形象化、平稳，具有较好的实验实际效果。
5、装置设计方案可360度观查，完成多方位教学和实验。
二、固态气流输送演试实验装置作用：
1、观查聚式或散式气流输送实验状况及他们间的差别。
2、把握液体根据颗粒物床层流动性特征的测量法。
3、测量床层的表观密度和孔隙率。
4、各自测量气床和水床的气流输送曲线图和临界值流化速度。
三、结构参数：
1、自然压、常温下实际操作。
2、循环流化床内流动速度：0.2m/s、循环流化床内压力降：0.06—0.6KPa。
3、液体流量：40-400L/h。
4、气体压力：2.5-25 m3/h。
5、水：装置内置全透明储水箱，联接饮用水。实验时经离心水泵进到循环流化床后重复利用。
6、电：工作电压AC220V，输出功率1KW，规范单相电三线制。每一个实验室需配备1~2个接地点（快速地及信号地）。
7、气：气体来源于低噪音离心风机（内置气动阀门）。
8、实验原材料：石英沙，外配机器设备：无
四、关键设备：
1、风机：漩涡气泵,输出功率 550W，最大流量70m3/h。
2、离心水泵为304不锈钢板增压水泵，设计流量15L/min，输出功率90W，水泵扬程12m。
3、循环流化床管公称直径：φ70mm；高：700mm,高品质全透明有机玻璃材料；流化床相对高度可以达到150mm,气流输送范畴可以达到550mm，床体上标着标尺。
4、液体发布器及颗粒物承重板，40目不锈钢板。
5、床体颗粒物填充料为粒度径0.8mm玻璃弹珠，球形度0.9。
6、流量计量：选用流量计精确测量,液体流量：40-400 L/h,气体压力：2.5-25 m3/h。
7、压力差精确测量：汽体床层压力差精确测量选用倒U型压差表，液态床层压力差精确测量选用U型压差表。
8、温度检测与自动控制系统：含温度感应器、温度仪等。温度控制感应器: 选用Pt100型铂热电阻温度测量，不锈钢板摄像头,数显，精度级别±0.1%；温度仪：键入选用数据校准系统软件，内嵌常见热电阻和热电偶离散系统校准报表，精确测量精准平稳，商品已获得第三方权威机构检测得到CE认证标示。
9、储水箱：容量90L,高品质透明有机玻璃,带储水排尽水泵底阀，管路循环系统智能回水与泵吸通道间距板设计方案。
10、空气缓冲罐：304不锈钢加工，对室内空气开展缓存稳压管后键入床体。
11、管路：透明材质，厚度≥2.5mm。
12、交流接触器、开关、漏电保护器气体开关。
13、仪表柜：测控技术、电气设备在实验架子上。
14、尺寸：1650×550×1800mm（长×宽×高），外观设计成可移动设计方案，带刹车轮，高质量铝型材架构，无焊接点，组装拆装便捷，水平调节支撑点型万向轮。
15、工程化标志：包括设施位号、管路流入箭头符号及标志、闸阀位号等工程化机器设备核心理念配套设施，让学生处在安全实验作业环境中，学好工程化管路标志认知能力，激发学生工程化核心理念。
