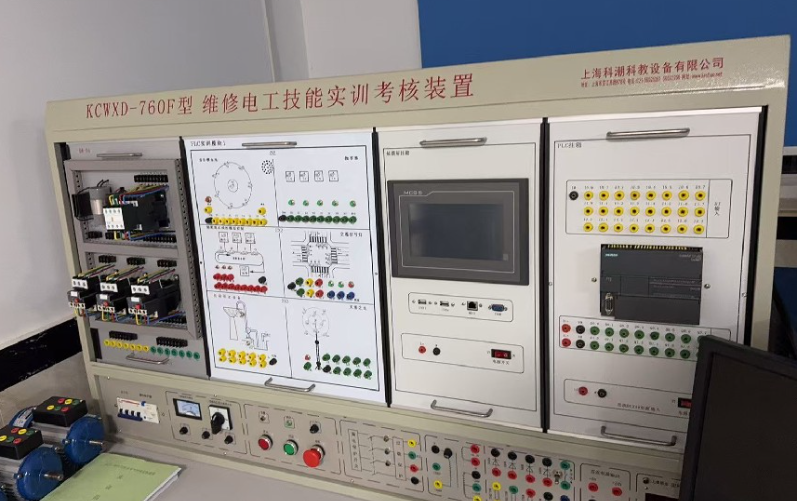

维修电工技能实训考核装置接线指南

维修电工技能实训考核装置接线指南

在维修电工技能实训考核中，正确接线是至关重要的一环。这不仅考验着学员对电路原理的理解，还检验着他们的实践操作能力。以下是一份详细的接线指南，旨在帮助学员在实训考核中顺利完成接线任务。

一、前期准备

在接线之前，学员需要做好充分的准备工作。首先，要仔细阅读电路图，确保对电路的整体布局、元件连接方式以及信号流向有清晰的认识。其次，检查所需的工具和材料是否齐全，如剥线钳、螺丝刀、绝缘胶带、导线等。最后，确保工作环境安全，佩戴好防护用品，如绝缘手套、护目镜等。

二、识别元件与接口

在接线过程中，正确识别元件和接口是关键。学员需要根据电路图上的标识，找到对应的元件（如开关、插座、灯泡等）和接口（如接线柱、插针等）。在识别过程中，要注意元件的额定电压、电流等参数，确保它们与电路要求相匹配。

三、剥线与连接

剥线是接线过程中的一个重要步骤。学员需要使用剥线钳将导线两端的绝缘层剥去适当长度，露出内部的金属芯线。在剥线时，要注意不要损伤芯线，以免影响导电性能。

连接导线时，学员需要根据电路图上的连接方式，将导线分别接入对应的接口。在连接过程中，要确保导线与接口之间紧密接触，避免出现松动或接触不良的情况。对于需要焊接的接口，学员还需要掌握基本的焊接技巧，确保焊接质量。

四、检查与测试

接线完成后，学员需要进行仔细的检查和测试。首先，检查电路图上的每个连接点是否都已正确接线，确保没有遗漏或错误。其次，使用万用表等工具测试电路的通断性、绝缘电阻等参数，确保电路符合安全要求。最后，进行功能测试，验证电路是否按照预期工作。

五、注意事项

1. 在接线过程中，要始终保持工作区域的整洁和有序，避免导线混乱导致接线错误。

2. 学员在接线时要保持专注和耐心，避免因急躁而犯下低级错误。

3. 在进行高压或高电流电路接线时，要特别注意安全，确保所有操作都在安全范围内进行。

4. 在接线完成后，要及时清理现场，将工具和材料归位，保持工作环境的整洁。

六、总结

维修电工技能实训考核装置的接线是一项综合性强、实践性强的任务。通过正确的接线操作，学员可以加深对电路原理的理解，提高实践操作能力。同时，接线过程中需要注意的安全事项和细节问题也不容忽视。只有全面掌握接线技巧并严格遵守安全规范，才能在实训考核中取得优异的成绩。
