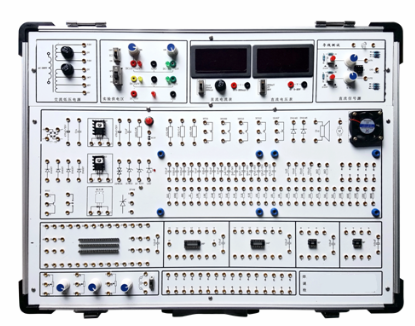

模拟电路实验箱的线路连接主要涉及到电源线的插入、元器件与实验箱背板的连接以及电路图的准确理解。以下是一般的连接步骤：

1. 确认实验箱中的电压和电流等参数，选择合适的电源线和电路元件。同时，观察电路图，准确理解电路结构和连接方式。

2. 将电源线插入电源插座，并将另一端接到实验箱上的电源接线柱上。请注意电源的正负极连接，确保红线接正极（+12V），蓝线接负极（-12V），黑线接地（参考0电位）。

3. 根据电路图连接各个元件，用导线连接元器件的引脚。这一步需要特别注意正负极的连接，避免接错导致电路无法正常工作或损坏元器件。

4. 对于数电模电实验箱，接地方式也是需要注意的。大部分情况下，电阻箱、电流表、电压表的接地需要与待测电路某一点接通，使该点电位为零点。具体的接地方式应根据不同的实验需求来选择。

完成以上步骤后，应检查所有连接是否牢固，没有松动或短路的情况。然后，可以打开实验箱的电源开关，进行电路实验。

请注意，在进行线路连接时，务必遵循相关安全操作规程，避免发生触电或短路等危险情况。同时，如果不确定如何连接，建议参考实验箱的使用手册或向指导教师请教。
