模拟电路实验箱的使用方法

模拟电路实验箱的使用方法

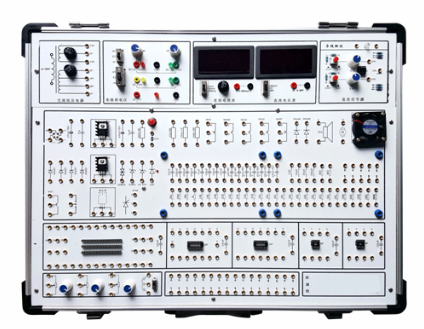

模拟电路实验箱是一个功能齐全、易于使用的实验设备，它提供了多种实验电路和组件，使学生能够进行各种模拟电路实验。以下是模拟电路实验箱的基本使用步骤：

1. 在插电源线之前，检查实验箱总电源开关为关闭状态。同时，检查实验箱上0～+12V，0～-12V电源开关为OFF状态。对于数电实验箱，还需要检查左上数码管显示电源开关为OFF状态；模电实验箱则需要检查上部数字电压表、数字电流表的琴键开关以及频率计的电源开关为OFF状态。

2. 在打开实验箱电源后，+5V、+12V、-12V三个指示灯应点亮。如果发现这些指示灯有异常或效正常时暗，应立即关闭实验箱电源开关，检查自己搭建的电路有无短路现象。

3. 做实验时，请先关闭实验箱电源，接好线后，再打开实验箱电源开关。实验箱内部通常都会有电源、示波器、信号发生器、频率计等设备，这些设备可以为电路实验提供预制的电信号和处理电路输出信号的基础设施。

4. 利用实验箱进行基本单级放大电路、两级放大电路、负反馈放大电路等分立元件电路的实验，以及模拟运算电路、积分与微分电路、波形发生电路等集成运算放大电路的实验。此外，还可以使用实验箱进行综合实验，如用运放组成万用表、温度检测控制、函数信号发生器等。

5. 在使用数字电压表、电流表时，请先打开量称或标值较高的档位，确定在较小的档位不超量称后，再打到较小的档位。

6. 实验箱部分固定孔已经与直流电源连接，当模拟电路板插入实验箱后，通过实验箱的固定插槽和电路板的固定脚，自动实现电路板的供电连接或信号输入。如果模拟电路比较特殊，也可以根据需要在模拟电路板上设计电源开关，通过开关控制是否供电或输入信号。

请注意，使用模拟电路实验箱时，务必遵循相关安全操作规程，避免短路、过载等可能导致设备损坏或人身伤害的情况。如有需要，建议参考模拟电路实验箱的使用手册或向指导教师请教，以获取更详细和准确的操作指导。
