冰箱是我们生活中必不能少的家用电器之一，它能够将食材和饮品维持在适合的低温情况，增加其保鲜时长。那样，冰箱是如何实现制冷的呢？
（一）缩小机：冰箱制冷系统的关键构件之一是缩小机。缩小机的作用是将制冷剂缩小成高压汽体，并使其环境温度上升。在这个过程中，制冷剂消化吸收了周围环境的发热量。
（二）冷凝器：高压汽体制冷剂进到冷凝器，这里的主要任务是让制冷剂散发发热量并转换为高压液态。冷凝器一般由许多细小的管路和散热片构成，通过散热的方式将制冷剂中的发热量传送给周围的气体。
（三）节流阀：高压液态制冷剂通过节流阀的调整，压力和环境温度均减少，产生低压液态制冷剂。节流阀的作用相近于一个阀门，能够控制制冷剂的总流量，进而实现环境温度的调整。
（四）蒸发器：低压液态制冷剂进到蒸发器，与周围的气体开展热互换。在这个过程中，制冷剂消化吸收了气体中的发热量，使气体环境温度减少，自己也产生相变，变为低压汽体。蒸发器一般通过多个细小的管路和肋片来提升表总面积，进而提高热互换实际效果。通过这个循环系统，冰箱持续地消化吸收发热量，并将其释放出来到外部环境中，进而使冰箱内部的环境温度减少。同时，冰箱内部的气体通过循环系统流动性，维持食材和饮品的低温情况。

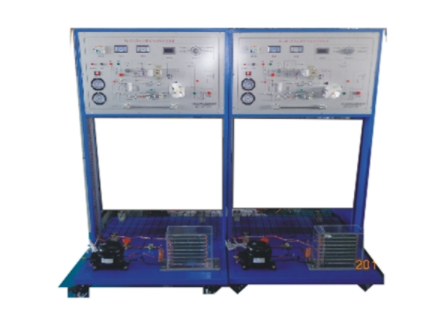

KCKT-01型电冰箱电气控制线路实训装置电冰箱电气设备控制配电线路实训设备敞开式设计，组装有制冷管道设备，配各种电源电路基本原理图实训板，并将电源电路所需的家用电器元器件组装在实训板上，学生可依据电源电路基本原理图的要求开展制冷电源电路的布线实训、制冷回路有关标示数据的分析、制冷回路普遍常见故障分析等。给予复合型式（单门直冷式、双门直冷式、双门间冷式）电冰箱电气设备控制配电线路的具体工业用家用电器，形象形象化，靠谱性好，使用使用寿命长,可自主联接配电线路，并任意设定常见故障点。可用于技工学校、职业类型学校作为制冷基本专业技能的实训。
二、主要技术主要参数：1.键入开关电源：AC220V±5%50Hz2.设备容积：<1KVA3.环境环境温度：-5℃~40℃4.相对环境湿度：≤90%（25℃）5.外形尺寸：1000×600×1200mm6.制冷剂种类：R12
三：特点1.实训设备形象化展现了直冷/间冷式冰箱的系统结构、工作基本原理，能够清晰的观察到制冷循环系统系统结构及主要构件的实物，有利于教学演试解读及学生对教材知识的了解把握。除此之外，管道中配有视液镜可观查制冷剂情况；各段管道选用颜色标示，便捷学生鉴别，其中高压管道为鲜红色，低压管道为深蓝色。2.实训柜集直冷式、间冷式电冰箱于一体，电冰箱系统真实详细,结构清楚、紧密，与具体冰箱制冷系统、电气设备系统一致。同时可满足对直冷式、间冷式电冰箱实训的要求3.系统选用真实的制冷机组（缩小机、翅片盘管式蒸发器、铝复合型板吹胀式蒸发器、钢丝式冷凝器等），与具体设备对接。4.设备配有直冷式/间冷式冰箱电气设备控制配电线路布线区域，可进行不同运行方式的运作方式，有益于学生将理论应用于具体，并培养学生具体操作动手能力能力。5.可设定仿真模拟常见故障，学生依据加工工艺分析常见故障可能产生的缘故，明确常见故障产生的范围，并开展排故。有益于进行专业技能评定、考评工作。
三、产品构成1.直冷/间冷式电冰箱制冷系统实训台给予1/9匹冰箱制冷缩小机QD30（85W0.65AR12）、直冷式蒸发器（铝复合型板吹胀式蒸发器及下蒸发器）、间冷式蒸发器（翅片盘管式蒸发器）、钢丝式冷凝器（17档）、冷凝风扇（间冷风机）、照明灯及门电源开关、按时化霜时长汽车继电器、赔偿电热丝、赔偿电源开关、温控器（WDF型、WPF型）化霜温控器（-5℃），除霜环境温度商业保险丝（65℃）、双金属材料片热保护汽车继电器、PTC运行器、重锤运行器、毛细管、。2.仪表（1）交流电压表1只：精确测量范围0～250V,精度1.5级，用以监测开关电源电压。（2）交流电流量表1只：精确测量范围0～5A,精度1.5级,用以观察系统运行电流量及正常工作电流量。（3）环境温度表1只：选用PT100传感器器，三位半数显，用波段电源开关开展转换，可各自精确测量冷冻室环境温度、冷藏室环境温度、冷凝器进口及出入口环境温度。（4）真空泵压力表2只：精确测量范围为-0.1～0.9MPa、-0.1～1.5MPa,可显示系统低压侧、高压侧的压力。
3.常见故障设定模块（1）实训台设计有全自动常见故障清除盒，学生通过相匹配电气设备控制基本原理图检验并寻找常见故障后，只需通过操作常见故障清除按钮就可以将相匹配常见故障清除。
（2）实训台设计有单独的常见故障设定系统，且各种常见故障状况均仿真模拟具体常见故障状况，实现了电源电路具体常见故障的全仿真模拟，更利于学生对具体电气设备控制电源电路的了解及具体常见故障状况的了解。4.常见学习模块：使用190×145mm的开模透明底盒，面板能够形象化见到元器件的实物及有关的基本原理详细介绍.对于典型应用及易损元器件组装在面板背面，透过透明底盒能够见到元器件实物，便捷理性认识、检验检测，同时也能避免元器件的损害。分成三个区域，各自为图例标示区、识读关键点区及认知能力检验区。图例标示区：展现固定不动电阻器、可调电阻器、热敏电阻器的标记及电阻器的标示方式（色环法、直标法、数标法）。识读关键点区：展现色环标记的规定，给予四环电阻器、五环电阻器、贴片电阻器的示例详解。认知能力检验区：给予碳膜电阻器，包含1/8W、1/4W、1/2W三类小输出功率共6个具体电阻器，全部为E24系列产品阻值；金属材料膜电阻器1/8W、1/4W、1/2W三类小输出功率共6个E96系列产品阻值具体电阻器；贴片电阻器类，包含0603、0805、1206、1210四类封装形式共6个具体电阻器。所有电阻器两端给予可供检验的阶梯插座。
（1）常见电容器学习模块使用190×145mm的开模透明底盒，面板能够形象化见到元器件的实物及有关的基本原理详细介绍。对于典型应用及易损元器件组装在面板背面，透过透明底盒能够见到元器件实物，便捷理性认识、检验检测，同时也能避免元器件的损害。分成三个区域，各自为图例标示区、识读关键点区及认知能力检验区。图例标示区：展现一般电容器器、正负极电容器器、可调电容器器、单、双联电容器器的标记。识读关键点区：展现E12、E24系列产品的标称值。给予色环电容器、CBB电容器、正负极电容器的标示及容值主要参数详解。认知能力检验区：给予色环电容器、瓷片电容器、独石电容器、涤纶电容器、CBB电容器、云母电容器、钽电容器、电解电容器、微调电容器、双联可调电容器共18个典型通用性电容器，同时还遵循封装给予0805及0603贴片电容器、贴片铝电解电容器、贴片正负极电容器共8个贴片电容器。
（2）常见二极管学习模块使用190×145mm的开模透明底盒，面板能够形象化见到元器件的实物及有关的基本原理详细介绍。对于典型应用及易损元器件组装在面板背面，透过透明底盒能够见到元器件实物，便捷理性认识、检验检测，同时也能避免元器件的损害。展现一般二极管、稳压二极管、光学二极管的标示方式，例举了一般二极管和发亮二极管的判别方式及二极管的典型应用图示。展现了整流器二极管、电源开关二极管、稳压二极管、发亮二极管、检波二极管、红外线发送接受二极管、感光二极管、贴片二极管的实物及检验插口。
（3）常见晶体管学习模块使用190×145mm的开模透明底盒，面板能够形象化见到元器件的实物及有关的基本原理详细介绍。对于典型应用及易损元器件组装在面板背面，透过透明底盒能够见到元器件实物，便捷理性认识、检验检测，同时也能避免元器件的损害。展现半电导体三极管、达林顿管、场效用管、晶闸管图示，例举了常见9013、3DJ6F的识读方式；展现了小输出功率三极管、塑封大输出功率三极管、复合型管、场效用管、晶闸管等实物，给予检验插口。
（4）常见数码管显示学习模块使用190×145mm的开模透明底盒，面板能够形象化见到元器件的实物及有关的基本原理详细介绍。对于典型应用及易损元器件组装在面板背面，透过透明底盒能够见到元器件实物，便捷理性认识、检验检测，同时也能避免元器件的损害。展现共阴及共阳数码管的结构示意图及常见数字的数码显示方式，展现了单位数码管、双位数码管、四位数码管的实物及检验插口。
（5）常见集成化IC学习模块使用190×145mm的开模透明底盒，面板能够形象化见到元器件的实物及有关的基本原理详细介绍。对于典型应用及易损元器件组装在面板背面，透过透明底盒能够见到元器件实物，便捷理性认识、检验检测，同时也能避免元器件的损害。展现集成化IC封装形式，如双列直插式（DIP）、表面贴装（SOP）、引线载体（PLCC）、四方扁平（QFP）。展现常见处理芯片管脚次序标示图。给予了直插处理芯片、贴片处理芯片、板载处理芯片、独特管脚处理芯片的案例。
（6）给予5V开关电源，含有发亮二极管标示。
四、实训具体内容1.初级技工基本专业技能实训（1）专用型工具的操作（2）制冷系统管件电焊焊接（3）制冷系统试压及检漏（4）制冷系统抽真空泵及充注制冷剂2.中级专业技能实训（设计、组装、调节及维修）（1）电冰箱电气设备配电线路元器件的认识和精确测量（2）直冷式电冰箱电气设备控制配电线路布线及系统运作（3）间冷式电冰箱电气设备控制配电线路布线及系统运作（4）直冷式电冰箱检修实训及常见故障分析（5）间冷式电冰箱检修实训及常见故障分析3.电冰箱常见故障维修（1）门灯引路（2）复合型门电源开关公共端引路（3）风扇电机引路（4）门电源开关引路（5）赔偿电源开关引路（6）化霜温控器引路（7）WDF温控器H-L两端引路（8）WDF温控器L-C两端引路（9）WPF温控器L-C两端引路（10）化霜时长汽车继电器BW-BK两端引路（11）化霜环境温度商业保险丝引路（12）赔偿电热丝引路（13）化霜电热管引路（14）保护汽车继电器引路（15）PTC运行器引路（16）重锤运行器运行触点掉下来（17）缩小机运行绕阻1-2两端引路（18）缩小机运作绕阻1-3两端引路（19）系统脏堵（20）系统冰堵
