气体源热泵开水机组是运用逆卡诺循环系统的工作基本原理，通过热泵对制冷剂做功进而使其产生明显相变，实现持续地吸热与放热。众所周知，气体源热泵特性指数COP随环境环境温度减少而降低，在-25℃环境环境温度下无法工作。此次设计中，气体源热泵在低温工况下的制热特性能够在喷气增焓系统的作用下得到更好提高，进而使气体源热泵在低温环境下运作成为可能，拓展了传统气体源热泵的应用范围。
气体源热泵在低温环境下做到优良的运作工况，全部系统一般选用喷气增焓系统。喷气增焓技术相近于汽车的“涡轮增压”，该系统以喷气增焓的缩小机为基础，当缩小机开展一次缩小后压力可能并没有做到系统所需的压力，这时需要运用缩小机所带的协助进气口，对处在的中间压力制冷剂汽体吸入，使之与部分缩小的制冷剂混和换热，进而能够实现两次缩小均用一台缩小机，并将主循环系统回路制冷剂的焓差进一步增加，这也是该系统能够增焓的缘故。
制冷剂循环系统过程分成以下四个步骤：
首先：四通换向阀通过管路联接接受来源于缩小机排出来的高溫高压汽体，假如外部环境比较冷，汽体通过四通换向阀能够做到除霜的实际效果。次之：冷凝器部位在换向阀之后，换向阀无法更改制冷剂的情况，进到冷凝器的制冷剂情况和进到换向阀的制冷剂维持一致。制冷剂带的发热量通过冷凝器传送到制冷水中,使水的环境温度上升。随后：在冷凝器和干躁过虑器的联接管路上装有视液镜，能够对制冷剂情况有一个形象化的观查。制冷剂中有时候会含有一些残渣存在影响全部系统，因此需要开展过虑清除。制冷剂从干躁过虑器出来，一部分到电子澎涨阀B后变成低温低压的气液混和物，另一部分流经主管路，两部分制冷剂在经济器中相遇互换发热量。协助回路的制冷剂汽体被提温后被喷气增焓缩小机的协助进气口吸入，开展二次缩小。主管路中的制冷剂通过此外一个节流构件—电子澎涨阀A降血压后流向蒸发器。最后：环境中的发热量被蒸发器中的制冷剂持续消化吸收，情况产生更改成汽体，接着进到缩小机被缩小，两者之间配有气液分离出来器。从而进行了一个详细的制冷循环系统。与传统的气体源热泵系统对比，由喷气增焓缩小机进行的中间补气阶段是该系统最关键的一个阶段，该阶段由喷气增焓(涡旋)缩小机及经济器进行。因而，喷气增焓(涡旋)缩小机和经济器为全部机组的两个核心构件。

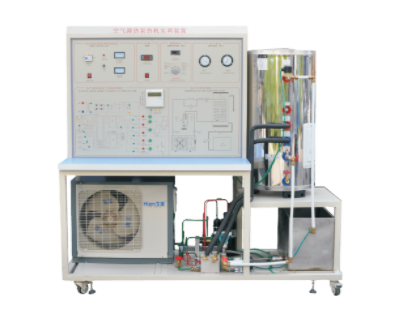

气体源热泵热机实训考评设备是依据教育部“振兴21新世纪职业类型教育课程内容改革和教材内容建设整体规划”要求，遵循职业类型教育的教学和实训要求研发的产品。适宜高职学校、职业类型学校的制冷制热技术、热泵技术教学实训试验训练设备。热泵技术是回收利用和运用低位热量的有效措施之一，研究和推广热泵技术对于节能有关键意义。由于这几年制冷技术的发展，热泵技术在我国得到日益普遍的应用
一、气体源热泵实训考评设备特点1、系统机组配置高低压保护系统、过载保护、缺相保护、化霜作用等多种保护，保证系统安全、靠谱、稳定的运作，不影响教学课程内容。2、整机系统选用全全自动智能化化控制，操作便捷，水温、水位、开、关、时长均能够由用户随意设置，整机选用关闭电源全自动记忆力作用，无需每次反复操作，便捷好用。3、本试验设备选用世界顶尖缩小机，高品质铜件煅造的热互换器，热互换效率高，安全靠谱。储水箱选用优秀的拉丝银加工工艺，将时尚潮流与顶尖高新科技融合在一起，设备外型美观大方，储水箱内胆选用304不锈钢制造，经久经久耐用，不非常容易腐蚀、毁坏。4、系统选用工业用气体源热泵开水机组，与工业具体设备相一致，让教学与具体应用对接。室外主机选用加厚钣金烤漆型，耐受不同的试验环境，长期性有效的工作，不容易锈蚀腐蚀。5、整套实训设备集气体源热泵热机系统、电气设备控制系统、常见故障仿真模拟系统于一体，加工工艺系统真实详细,结构清楚、紧密，充分满足学生对实训的要求。6、实训设备形象化展现了热泵型开水器的系统结构、工作基本原理，可清晰的见到制热循环系统系统结构及主要构件的实物，系统还配备有交流电压表、交流电流量表、环境温度表、真空泵压力表、使全部热泵系统的实时工作情况一目了然。7、可仿真模拟工业具体问题开展常见故障设定，学生依据加工工艺步骤分析常见故障可能产生的缘故，明确常见故障产生的范围，并开展排故实训。8、设备管道：设备在原状基础面不更改其特性的状况下把原来制冷管道合理的总体移动到试验台再加上，并加装了，多少压力保护器，工质液态可视镜，管道上选用不同的颜色，高压管为鲜红色，低压管为深蓝色，9、压力保护设备：避免教学过程中小学生加入的制冷剂太多，或是过少而造成的设备工作不正常
二、气体源热泵实训考评设备技术特性1.键入开关电源：单相三线～220V±10%50Hz2.工作环境：环境温度-10℃～+40℃，相对环境湿度＜85%(25℃)，海拔＜4000m3.设备容积：低于等于1.5kVA4.制冷剂：R225.制热量：3kW6.重量：200kg7.外形尺寸（大概）：180cm×73cm×164cm8.安全保护：具有漏电压、漏电流量过流保护设备，安全合乎国家标准。
三、实训设备的基本配备及作用实训设备主要由控制屏、实训桌、热泵机组等构成。1.实训桌实训桌选用高品质工业铝型材建立而成，外形美观、耐腐蚀、结构强度高。桌面为防火安全、防潮、耐磨高相对密度板，结构牢固，造型设计美观大方；桌面用以组装开关电源控制屏并给予一个宽敞舒服的工作台面。试验台选用高品质两层亚光密纹喷塑钣金件；实训桌还配有四个万向轮，有利于移动和固定不动。2.控制屏选用铁质两层亚光密纹喷塑结构，高品质亚克力面板，面板上激光手工雕刻有热泵机组系统加工工艺步骤图，加工工艺步骤基本原理图永不损坏，清楚、立体式。面板上配有明确标志及相应标示灯，有利于学生分析观查。3.开关电源控制部分交流开关电源：给予控制屏及其热泵机组工作所需的单相交流开关电源，可由开关电源总电源开关来控制。配有三位半数字式交流电压表和交流电流量表，可标示键入电网电压值及其系统工作电流量值。4.精确测量仪表（1）数字式电压表：0～250V（2）数字式电流量表：0～10A（3）真空泵压力表：-0.1～1.5MPa（4）真空泵压力表：-0.1～3.5MPa（5）数显环境温度表：选用PT100传感器器，精确测量范围-50～+150℃5.热泵机组包括1匹全封闭式制冷缩小机、冷凝器、视液镜、干躁过虑器、澎涨阀、手阀、蒸发器、压力控制器、除霜温控器等组成。此外系统还配置有蓄水储水箱，以利于学生在做实训的过程中水的再循环系统运用。
四、实训项目1.热泵机组系统的认识和了解2.热泵机组系统运行、运作、调节、保护技术的实训3.热泵机组运作工况和运作主要参数的检验及分析4.热泵机组制热量、特性指数的测算与分析5.热泵机组系统常见故障的设定和检验
