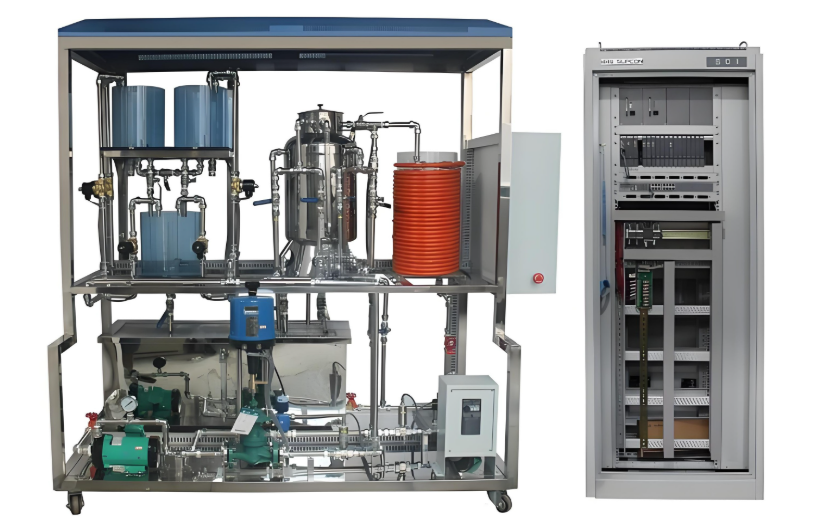

集散型过程控制综合实验装置
集散型过程控制综合实验装置是专为高校自动化、过程装备与控制、测控技术等专业打造的高端教学实验平台。该装置深度模仿现代工业生产中常见的温度、压力、流量、液位等物理量，集成DCS（分布式控制系统）、PLC（可编程逻辑控制器）、智能仪表等多种控制方式，再现工业现场实际的控制手段。通过本集散型过程控制综合实验装置，学生可对过程参数进行测量、控制，分析特性变化，研究PID、串级、比值、解耦等控制规律，是满足“自动调节原理”“过程控制”“控制仪表”“传感器与检测技术”等课程教学的理想设备。
一、集散型过程控制综合实验装置功能与结构特点
三水箱配置与双路供水：上、中、下三个圆形淡蓝色透明有机玻璃水箱，配合二相/三相磁力泵，构成单容、双容、三容实验对象，支持复杂液位特性研究。
全敞开式实验柜设计：实验柜尺寸2200×1900×700mm（组合后），内部器件全部可视，便于直观教学、接线检查与维护。
多重安全保护：系统配有电流型漏电保护器、保险管、带保护套的专用实验电源连线；锅炉加热内胆设有水位液位保护装置（水位不足禁止可控硅工作）；电加热管电源采用钥匙开关，防止无关人员误操作。
人性化与自动化：储水箱配备自动进排水装置，减轻实验人员劳动强度；设有专用挂线架，取线整洁美观；所有强电采用开关控制，学生不自行接强电，杜绝强弱电混插风险。
高开放度：在教师指导下，学生可动手操作、自行编程验证、根据实时曲线进行理论分析，并提供更友好的用户开发接口。
二、技术参数与软件环境
供电电源：单相交流220VAC±10%、50Hz±5%、16A，系统必需可靠接地。
实验室条件：需有水源和进排水口，距离设备小于10米。
组态软件：SCKEY系统组态软件、实时监控软件、图形化组态软件。
外形尺寸与重量：组合后约2200×1900×700mm；实验柜约200Kg，实验台+实验架约250Kg。
三、核心控制系统：浙大中控JX-300XP DCS与西门子S7-1500 PLC
本集散型过程控制综合实验装置的最大亮点在于同时搭载工业级DCS与PLC，实现控制方式的自由切换与对比教学。
1. DCS控制站（浙大中控JX-300XP系统）
主控与转发：主控制卡XP243、数据转发卡XP233、电源箱机笼XP251（5V/24V 150W）。
I/O卡件：6路电流输入卡XP313（2块）、4路模拟量输出卡XP322、8路晶体管开关量输出卡XP362、通讯接口卡XP244等。
操作站软件：实时监控XP111（2套）、工程师站组态XP135、OPC综合版软件，运行于中文Windows 2000授权标准版。
端子与配电：AC配电箱XP256、各类端子板转接模块，支持110V/220V交流开关量输入。
2. 西门子S7-1500 PLC控制系统
CPU与存储：CPU 1511-1PN（150KB程序，1MB数据，60ns），配4M存储卡。
电源与模块：PS 60W电源模块（120/230V AC/DC）；模拟量输出模块AQ4、高速模拟量输入模块AI8（2块）；开关量输入输出模块DI16/DQ16。
编程环境：支持STEP 7，完成逻辑控制、PID算法、数据采集。
3. 智能仪表与变频执行
三菱变频器：0.4kW，输出三相220V，4-20mA信号控制，频率范围0-250Hz。
智能电动调节阀：等百分比特性，内置伺服放大器，稀土永磁同步电机，24VAC供电，4-20mA输入。
四、传感变送器与执行机构（工业级精度）
液位/压力检测：扩散硅压力（液位）变送器（美国NovaSensor探头，0.5级，4-20mA，3只）；压力变送器（0-100kPa，1只）。
温度检测：Pt100温度传感器（A级）+温度变送器（0.5级，0-100℃，4套），用于加热箱、盘管等。
流量检测：涡轮流量计（0-800L/h，0.2级，4-20mA）；FMCLDE电磁流量计（0-800L/h，0.2级，4-20mA）。
热力对象：不锈钢温控实验箱（加热、冷却、溢流），1600W加热环，全隔离单相可控硅调压模块（4-20mA控制）。
其他部件：施耐德接触器、欧姆龙继电器、三力信电磁阀、朝阳电源24V稳压电源、不锈钢管路阀门。
五、集散型过程控制综合实验装置实验项目
一）DCS和PLC控制基础实验
水箱单容/双容/上下双容特性、电动阀/变频器流量特性、温度特性、压力特性。
二）单回路控制系统实验
电动阀/变频器支路单容液位控制、上水箱/上下水箱双容液位控制、三容液位控制、支路流量控制、锅炉内胆温度控制（连续/位式）。
三）串级控制实验
上水箱双容串级、液位与电动阀/变频流量串级、三闭环三容液位串级、温度串级、温度-流量串级、温度与温度串级。
四）比值与前馈反馈控制
单闭环比值、随动流量比值；下水箱液位前馈反馈、锅炉内胆温度前馈反馈。
五）解耦、滞后与Smith预估
液位-温度解耦、上水箱双容液位解耦；Smith预估控制实验（针对盘管滞后环节）。
六、故障设置与考核功能（技能大赛适用）
装置标配故障设置箱，可智能设置调节阀输入故障、压力变送器故障、涡轮流量计故障；同时支持在硬件上拆装传感器和管道，设置传感器安装及管路铺设故障，并具备计时考核功能，非常适合作为企业技术人员、仪表操作人员、系统监控人员的实习与技能鉴定设备。
七、采购FAQ
Q1：集散型过程控制综合实验装置能同时运行DCS和PLC吗？
可以。系统支持多种控制方式切换，学生可对比浙大中控JX-300XP DCS的集中监控与西门子S7-1500 PLC的逻辑控制，深入理解工业控制架构。
Q2：锅炉防干烧如何保护？
锅炉内胆设有水位液位保护装置，水位未达设定高度时，控制系统禁止可控硅调压器工作；电加热管电源采用钥匙开关，非实验时间由教师保管。
Q3：适合哪些课程与人群？
满足“自动调节原理”“过程控制”“控制仪表”“自动检测技术与传感器”“计算机控制”等课程；可作为高校学生、企业技术人员、仪表操作工的实训考核设备。
