PLC可编程控制器综合实训装置：一站式培养PLC编程与电气控制综合技能

在现代工业自动化教学体系中，一款功能全面、贴近工程实际的PLC可编程控制器综合实训装置，已成为职业院校、技工学校及技能鉴定机构开展《可编程控制器技术》、《电气及PLC控制技术》、《变频调速技术》等课程教学与实训的核心装备。本文将从设计理念、技术架构、硬件配置及实训项目等多个维度，全面解析这款PLC综合实训装置如何助力自动化人才培养。

一、产品概述：面向职业教育的一体化PLC实训解决方案

本PLC可编程控制器综合实训装置严格按照《中华人民共和国教育行业标准——电工电子类实训基地仪器设备配备标准》及教育部“振兴21世纪职业教育课程改革和教材建设规划”要求研发。产品适合高职院校、职业学校中机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业，以及非机电类专业的PLC相关课程教学与技能实训。同时，它也广泛应用于技工学校、职教中心及鉴定站/所的PLC实操与技能鉴定考核。

二、核心特点：模块化设计，安全高效

1. 模块化布局，安全便捷

   本PLC可编程控制器综合实训装置将所有电气控制元器件集成于独立模块之上，并通过安全插座引出接线端子。为保障操作安全与降低器件损耗，设计采用高低压分离的防误插安全插座系统，高压与低压接口无法互插，从根本上杜绝触电风险。模块化设计使得操作方便、更换快捷，易于扩展功能或开发新的实训项目。

2. 高度集成，经济实用

   整套PLC综合实训装置仅需接入三相四线交流电源即可投入使用。紧凑的结构设计不仅节省实训室空间，也降低了基建投资，实现了经济效益的最大化。

三、技术参数：稳定可靠，适配广泛

• 输入电源：380V±10％ 50Hz

• 容量：<1000VA

• 工作环境：温度 -10℃～+40℃，相对湿度 <85％（25℃），海拔 <4000m

• 外形尺寸：长×宽×高 140cm×70cm×158cm + 电脑桌63cm×50cm×110cm

• 安全保护：具备接地保护、漏电过载过流保护功能及智慧用电安全控制系统

以上技术参数确保了本PLC可编程控制器实训装置在不同教学环境下的稳定运行，为长期高频使用提供坚实保障。

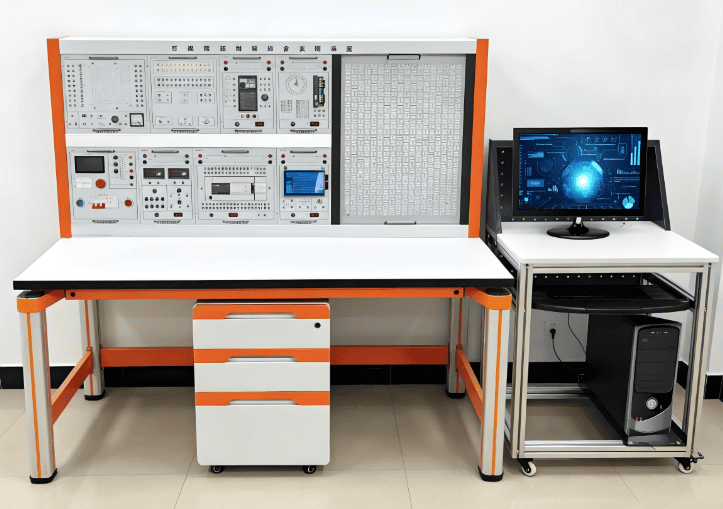

四、精细结构与组成：匠心品质，经久耐用

1. 实训桌：采用高强度工业铝型材立柱与C字形铝压铸构件，表面经抛丸、喷砂及橘红静电喷涂处理，坚固耐腐蚀。桌面为25mm厚高密度绝缘层压板，底部配备导向轮，方便移动。

2. 实训储物柜：采用圆弧卷边冷冲压钣金一体成型，封闭式结构，配备承重型卡扣式三节轨和联体锁，安全收纳各类元器件和工具。

3. 电脑桌与学生凳：钢铝结构电脑桌配备万向轮与网孔后靠；学生凳采用方管金属架与刨花板凳面，经酸洗磷化及静电喷塑处理，美观耐用。

五、核心模块配置：全面覆盖PLC教学需求

本PLC可编程控制器综合实训装置的模块配置堪称豪华，具体包括：

六、实训项目体系：从基础到综合，层层递进

本PLC可编程控制器综合实训装置支持的实训项目体系完善，覆盖从基础编程到综合应用的完整链条：

（一）PLC可编程控制器基础电路实训（41个项目）

涵盖逻辑功能测试、定时器/计数器、跳转分支、移位寄存器、数据处理等基础训练，以及三层电梯、自动售货机、机械手、全自动洗衣机、红绿灯、多种机床PLC改造控制等超过30个工业场景模拟项目。

（二）触摸屏变频器综合实验（16个项目）

1. 基于触摸屏PLC控制的Y/△启动控制

2. PLC控制电动机点动、自锁、正反转、星/三角启动

3. 变频器功能参数设置与操作

4. 变频器报警与保护功能

5. 外部端子点动控制

6. 变频器控制电机正反转

7. 多段速度选择变频调速

8. 变频器无级调速

9. 基于外部模拟量的变频调速

10. 温度的PID控制

11. PLC与变频器通讯控制

12. 触摸屏与PLC通讯控制

13. 触摸屏、变频器与PLC综合控制

综上所述，这款PLC可编程控制器综合实训装置凭借其模块化的安全设计、工业级的硬件配置、虚实结合的创新教学模式、以及从基础到综合的完整实训体系，完美满足了PLC教学与技能考核的多重需求。无论是职业院校的日常教学，还是技能鉴定机构的考核评估，它都是一款值得优先选择的专业实训装备。选择它，即选择了高效、安全、前沿的PLC人才培养路径。
