船舶电气控制线路排故实训平台（双面、四合一）
在现代船舶电气技能人才培养体系中，一款功能全面、贴近实战的船舶电气控制线路排故实训平台（双面、四合一），已成为职业院校电气类专业及社会电工技能鉴定的核心装备。本文将从设计理念、技术架构、智能考核系统及实训项目等多个维度，全面解析这款船舶电气排故实训台如何助力船舶电气维修技能的高效提升。
一、产品概述：面向船舶电气维修的全方位实训解决方案
本船舶电气控制线路排故实训平台（双面、四合一），专为各职业院校电气类专业、社会电工考核机构及国家职业技术鉴定所（站）等单位研发。装置全部采用实际工业应用电器元件，具备极高的可靠性与使用寿命。其外观设计美观大方，操作直观便捷，不仅适用于课堂演示与日常实训，更能提供全方位真实的船舶电气故障排除训练，有效提升学员对船舶电气设备的维修技能水平。
二、核心特点：双面四合一设计，智能考核赋能
双面四合一，集约高效

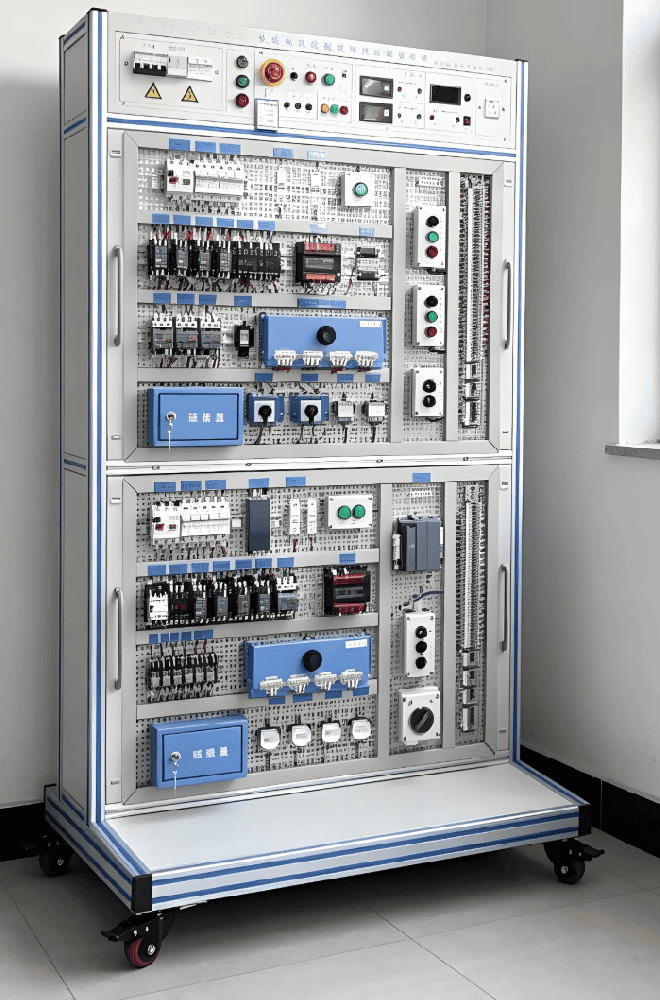

本船舶电气排故实训台采用标准40×40铝型材为主体框架，充分利用框架双面空间，将四种典型船舶电气控制线路——锚机、绞缆机、起货机、船用主备泵自动控制——整合于一台设备之中。这种双面四合一的创新布局，使得一台装置即可完成四种实训考核任务，显著提升设备利用率与经济效益。
高度仿真，贴近工业现场
通过操作本船舶电气控制线路排故实训平台，学员可直观熟悉各类船舶电气控制线路的工作原理与特点。技能培训所用的控制线路及特殊设计的电机，能够模拟多种实际船舶电气线路的运行状态，满足电气故障分析与排除的系统训练要求。
智能考核系统，确保公平公正
装置配套先进的无线智能考核系统，使考核过程更加公正、透明。同时，配电柜设有电压型与电流型双重漏电保护器，并配备定时器兼报警记录仪（服务管理器），为学员考核提供统一标准，全面保障操作安全。
三、技术参数：稳定可靠，适配广泛
输入电压：三相四线 ~380V±10% 50Hz
工作环境：环境温度 -5℃～+40℃，相对湿度 <85%（25℃）
装置容量：<1.5KVA
外形尺寸：800mm×700mm×1800mm
设备重量：150kg
以上技术参数确保了本船舶电气排故实训平台在不同教学环境下的稳定运行，为长期高频使用提供坚实保障。
四、无线智能考核系统：科技赋能，精准考评
本船舶电气控制线路排故实训平台（双面、四合一） 搭载的无线智能考核系统，是其区别于传统实训设备的核心亮点：
先进硬件架构：采用最新MCU技术RAM处理芯片的数字化集成电路板，配合无线故障设置控制系统，系统运行稳定，不易感染病毒。
模块化分离设计：控制模块（PC或手持移动控制终端）与驱动模块（智能故障设置驱动盒）分离，避免复杂连线干扰，系统可靠性更高。
灵活通讯方式：驱动模块内置智能故障设置控制系统，配备专用新型无线数据传输模块及RS232串行通讯接口，支持无线组网与有线通讯双模式。
触控操作终端：手持移动控制终端采用7寸高清晰彩色液晶触控屏，中文菜单式界面，人机交互友好。可单机操作，亦可无线组网作为联网终端，支持教师与学生双角色登录。
丰富故障类型：可自由设定线路断路、对地短路、接触不良、偶发等多种故障。每套驱动模块标配24路故障设置（8路大电流5A开路 + 16路小电流2A信号通路故障），并可根据需求扩展至192路。
远程集中管理：所有配备驱动模块的实训设备均可通过无线数据传输模块组网，实现远程集中管理与考核评分。
五、实训项目体系：覆盖船舶电气核心场景
本船舶电气排故实训台支持的实训项目全面且层次分明，具体包括：
认识低压电器的结构
船舶锚机电气控制培训
船舶锚机电气控制线路排故考核
船舶绞缆机电气控制培训
船舶绞缆机电气控制线路排故考核
船舶起货机电气控制培训
船舶起货机电气控制线路故障的设置与排除实训
船用主备泵自动控制培训
船用主备泵自动控制电气线路故障的设置与排除实训
通过这些实训项目，学员能够系统掌握船舶电气控制线路的识读、安装、调试及故障排查能力，真正实现从理论到实践的跨越。
综上所述，这款船舶电气控制线路排故实训平台（双面、四合一） 凭借其双面四合一的高效布局、全工业级元件的可靠品质、以及无线智能考核系统的精准赋能，完美满足了船舶电气技能培训与考核的多重需求。无论是职业院校的日常教学，还是技能鉴定机构的考核评估，它都是一款值得优先选择的专业实训装备。选择它，即选择了高效、安全、公正的船舶电气人才培养路径。
